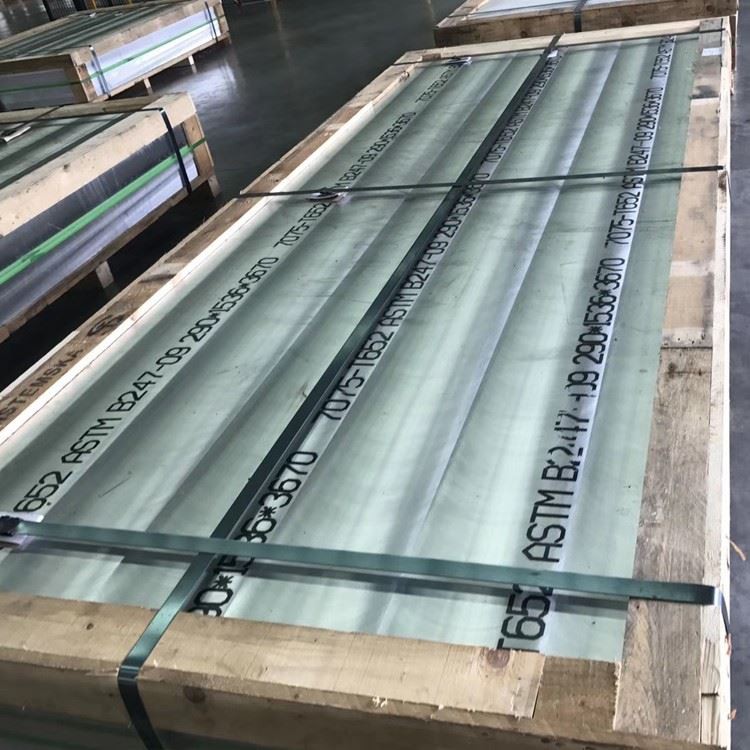

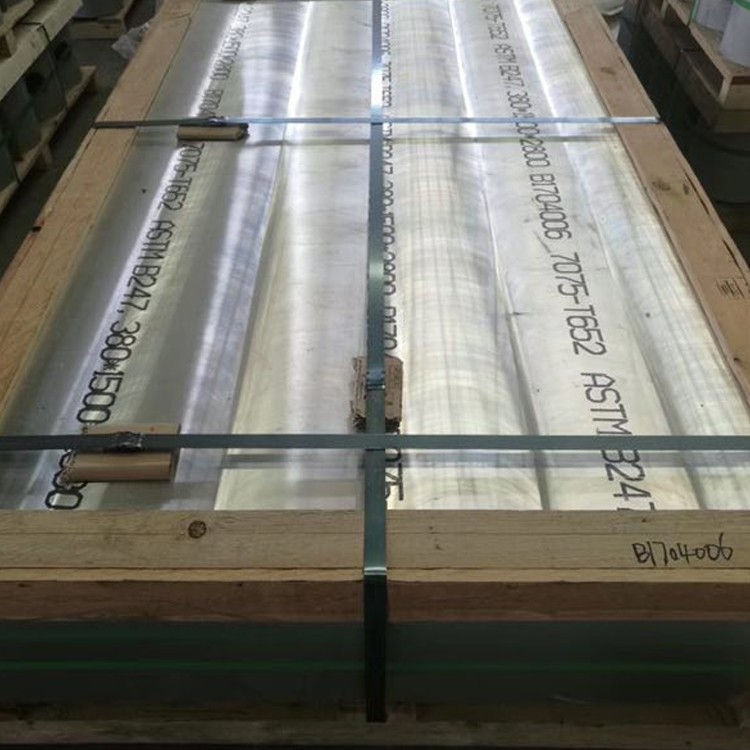

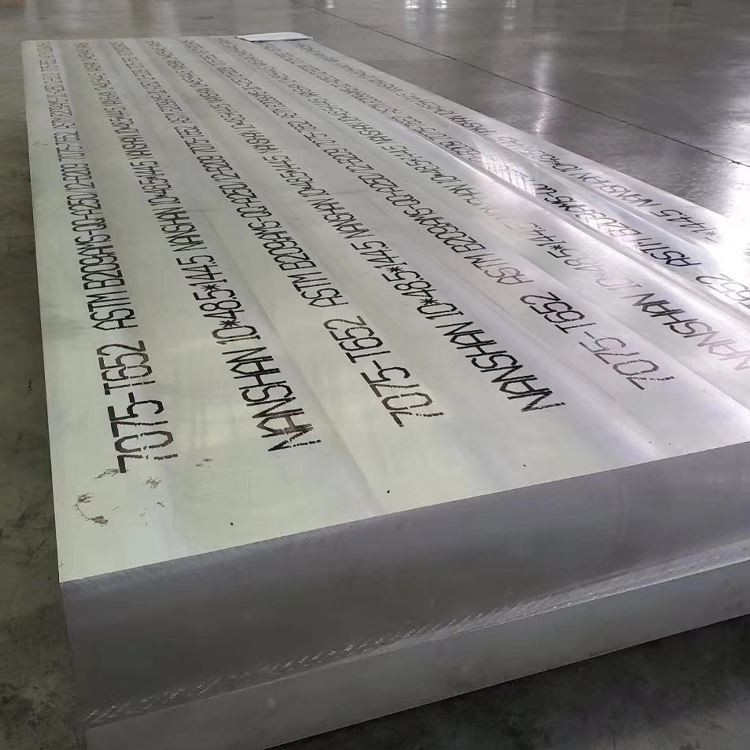

7075 แผ่นอลูมิเนียมและอลูมิเนียมหนาพิเศษ

7075 อลูมิเนียมอัลลอย (AMS 4045, ASTM B247) แสดงถึงวัสดุการบินและอวกาศที่มีความแข็งแรงสูงพรีเมี่ยมที่ได้รับการปรับให้เหมาะสมสำหรับส่วนประกอบโครงสร้างของเครื่องบินที่สำคัญ . ตัวแปรแผ่นปลอมที่มีความหนาแน่นสูง

องค์ประกอบการผสมหลัก:

สังกะสี (Zn): 5.1-6.1% (องค์ประกอบการเสริมสร้างหลัก)

แมกนีเซียม (mg): 2.1-2.9% (การตกตะกอนแข็งตัว)

Copper (Cu): 1.2-2.0% (การเพิ่มความแข็งแรง)

Chromium (Cr): 0.18-0.28% (ความต้านทานการกัดกร่อน)

วัสดุฐาน:

อลูมิเนียม (อัล): มากกว่าหรือเท่ากับ 87.1% (ยอดคงเหลือ)

สิ่งสกปรกที่ควบคุม:

Iron (Fe): น้อยกว่าหรือเท่ากับ 0.50% สูงสุด

ซิลิคอน (SI): น้อยกว่าหรือเท่ากับ 0.40% สูงสุด

แมงกานีส (MN): น้อยกว่าหรือเท่ากับ 0.30% สูงสุด

ไทเทเนียม (TI): น้อยกว่าหรือเท่ากับ 0.20% สูงสุด

กระบวนการปลอมตัวหนาเป็นพิเศษ:

การผลิตแท่งระดับพรีเมี่ยม:

อลูมิเนียมปฐมภูมิสูญญากาศ

การกรองสามครั้งผ่านตัวกรองเซรามิก

การหล่อ Direct-Chill (DC) ด้วยการระบายความร้อนแบบควบคุม

การรักษาด้วยการทำให้เป็นเนื้อเดียวกัน:

460-480 องศาสำหรับ 24-48 ชั่วโมง (ขึ้นอยู่กับความหนา)

โปรไฟล์ความร้อนที่ควบคุมด้วยคอมพิวเตอร์

การปรับสภาพพื้นผิว:

ถลกหนังขั้นต่ำ 12 มม. ต่อพื้นผิว

การตรวจสอบคุณภาพภายในเพื่อคุณภาพภายใน

การปลอมหลายทิศทาง:

การแยกเริ่มต้น: 410-430 องศา

Final Forging: 360-380 องศา

อัตราส่วนการเสียรูป: 4: 1 ขั้นต่ำ

การทำงานหลายทิศทางเพื่อ isotropy ที่ดีที่สุด

การแก้ปัญหาความร้อน:

465-480 องศาสำหรับระยะเวลาเฉพาะความหนา

ความสม่ำเสมอของอุณหภูมิคอมพิวเตอร์ที่ตรวจสอบแล้ว

การดับ:

พอลิเมอร์ดับด้วยความเข้มข้นควบคุม

อัตราการกวน: 3-5 m/s ขั้นต่ำ

Core cooling rate: >ขั้นต่ำ 50 องศา /วินาที

การยืดควบคุม:

1.5-3.0% การเสียรูปถาวร

อายุเทียม:

T651/T7351 อุณหภูมิ: วัฏจักรอายุหลายขั้นตอน

การควบคุมอุณหภูมิ: ± 2 องศาการเบี่ยงเบนสูงสุด

การประมวลผลทั้งหมดรักษาความสามารถในการตรวจสอบย้อนกลับที่สมบูรณ์ด้วยการตรวจสอบดิจิตอลตลอดการผลิต .

การแสดงความหนา:

การเปลี่ยนแปลงของทรัพย์สิน<8% between surface and core (up to 250mm thickness)

อัตราส่วนทิศทาง (L: LT: ST): 1.00: 0.95: 0.85 สำหรับความต้านทานแรงดึง

การแปรผันของความแข็งของแกนไปยังพื้นผิว: น้อยกว่าหรือเท่ากับ 10 HB สูงสุด

พารามิเตอร์การประมวลผลที่สำคัญ:

การควบคุมโครงสร้างธัญพืช:

สัณฐานวิทยาที่ไม่ได้ผล

การตรึง CR-dispersoid ของขอบเขตเกรน

โปรไฟล์ความร้อนพิเศษสำหรับส่วนหนา

เร่งรัดวิศวกรรม:

mgzn₂ (η/η ') การตกตะกอนขนาด: 5-15 nm

การกระจายAl₂cumg (S-phase)

การควบคุม intermetallic al₇cu₂fe

การเพิ่มประสิทธิภาพอัตราดับ:

ความเข้มข้นของพอลิเมอร์: 12-18%

ระบบกวน: การไหลความเร็วสูงหลายทิศทาง

อัตราการระบายความร้อนกลางขั้นต่ำ: 55 องศา /วินาที

ลักษณะจุลภาค:

ขนาดเกรน: ASTM 8-10 (15-30 μm)

อัตราส่วนแง่มุมของธัญพืช: 3: 1 ถึง 5: 1 (L: ST)

เศษส่วนปริมาตรที่ติดตั้งซ้ำ:<15% maximum

Precipitate Density: >10⁷/cm³

คะแนนรวม: น้อยกว่าหรือเท่ากับ 0.3 ต่อ ASTM E45

*แล้วแต่อย่างใด

พารามิเตอร์เฉพาะหนา ๆ:

ความหนาแน่น: 2.81 g/cm³ (± 0.02)

สูตรน้ำหนัก: ความหนา (มม.) ×ความกว้าง (m) ×ความยาว (m) × 2.81=น้ำหนัก (กก.)

ค่าใช้จ่ายการตัดเฉือน: แนะนำ 15 มม. ต่อด้านสำหรับมิติที่สำคัญ

การทดสอบอัลตราโซนิก: การตรวจสอบปริมาตร 100% ต่อ AMS-Std -2154 คลาส A

พารามิเตอร์การรักษาความร้อน:

การแก้ปัญหาความร้อน:

อุณหภูมิ: 465-480 องศา

เวลา: 1 ชั่วโมงต่อความหนา 25 มม. (ขั้นต่ำ)

ดับหน่วง:<12 seconds maximum

อายุเทียม:

T651: 120 องศาเป็นเวลา 24 ชั่วโมง

T7351: 115 องศาสำหรับ 6-8 ชั่วโมง + 175 องศาสำหรับ 8-16 ชั่วโมงชั่วโมง

ความทนทานต่ออุณหภูมิ: ± 2 องศา

การผลิตแนวปฏิบัติที่ดีที่สุด:

การตัดของเหลว: สารหล่อเย็นที่ละลายน้ำได้ด้วย pH 8.5-9.5

การจัดการชิป: สารหล่อเย็นแรงดันสูงสำหรับการอพยพ

การติดตั้ง: การจับยึดแบบกระจายเพื่อลดการบิดเบือน

กลยุทธ์การตัด: ปีนเขาเพื่อให้ได้พื้นผิวที่ดีที่สุด

การจัดการความเครียดที่เหลือ: เครื่องหยาบ, บรรเทาความเครียด, เครื่องเสร็จ

ตัวเลือกการรักษาพื้นผิว:

อะโนไดซ์:

Type II (sulfuric): 10-25 μm

Type III (ยาก): 25-75 μm

chromic: 2-8 μmเพื่อประสิทธิภาพความเหนื่อยล้าสูงสุด

การเคลือบแปลง:

โครเมตต่อ mil-dtl -5541 คลาส 1a

การปรับสภาพโครเมียม Trivalent

ระบบสี:

ไพรเมอร์อีพ็อกซี่ของแข็งสูง

Polyurethane Topcoat

การเพิ่มประสิทธิภาพพื้นผิวเชิงกล:

shot peening (0.008-0.012 ความเข้ม)

เลเซอร์ช็อตช็อต

ข้อควรพิจารณาพิเศษสำหรับส่วนที่มีความหนาเป็นพิเศษ:

การกระจายความเครียดที่เหลืออยู่: จำเป็นต้องทำแผนที่ความหนา

ความเฉื่อยทางความร้อน: การตอบสนองต่อการเปลี่ยนแปลงของอุณหภูมิช้า

การแข็งตัวลึก: คุณสมบัติที่สอดคล้องกันผ่านส่วน

ระบอบการตรวจสอบบังคับ:

องค์ประกอบทางเคมี:

สเปกโทรสโกปีการปล่อยแสง

การตรวจสอบองค์ประกอบและสิ่งสกปรกที่สำคัญทั้งหมด

การทดสอบเชิงกล:

การทดสอบแรงดึงแบบเต็ม (L, LT, ST DOIRECTESS)

การทดสอบความเหนียวแตกหักของK₁C

การสำรวจความแข็ง (ขั้นต่ำกริด 25 มม.)

การทดสอบแบบไม่ทำลาย:

การตรวจสอบอัลตราโซนิกต่อ AMS-Std -2154 คลาส A

การตรวจสอบพื้นผิวที่สำคัญ

การวิเคราะห์โครงสร้างจุลภาค:

ขนาดและสัณฐานวิทยา

คะแนนรวมต่อ ASTM E45

เอกสารรับรอง:

รายงานการทดสอบวัสดุ (MTR) ต่อ en 10204 3.1/3.2

การรับรองการวิเคราะห์ทางเคมี

การรับรองคุณสมบัติทางกล

บันทึกแผนภูมิความร้อน

รายงาน NDT ที่มีเกณฑ์การยอมรับ

แอพพลิเคชั่นการบินและอวกาศหลัก:

โครงสร้างกำแพงกั้น

เสมหะปีกและโครงสร้างพกพาผ่าน

ส่วนประกอบของเกียร์เชื่อมโยงไปถึง

เฟรมลำตัวและอีกต่อไป

สมาชิกโครงสร้างหนา

สกินปีกบน

อุปกรณ์โหลดสูง

ข้อได้เปรียบด้านประสิทธิภาพสำหรับส่วนที่มีความหนาเป็นพิเศษ:

คุณสมบัติที่สม่ำเสมอตลอดความหนา

ความทนทานต่อความเสียหายที่เหนือกว่า

เพิ่มความต้านทานการกัดกร่อนของความเครียดใน T7 Tempers

ปรับปรุงความแข็งแรงด้วยความหนา

ความสามารถในการกลึงที่เหนือกว่าในส่วนที่หนา

คุณภาพที่สอดคล้องกันผ่านการควบคุมการประมวลผลที่เข้มงวด
