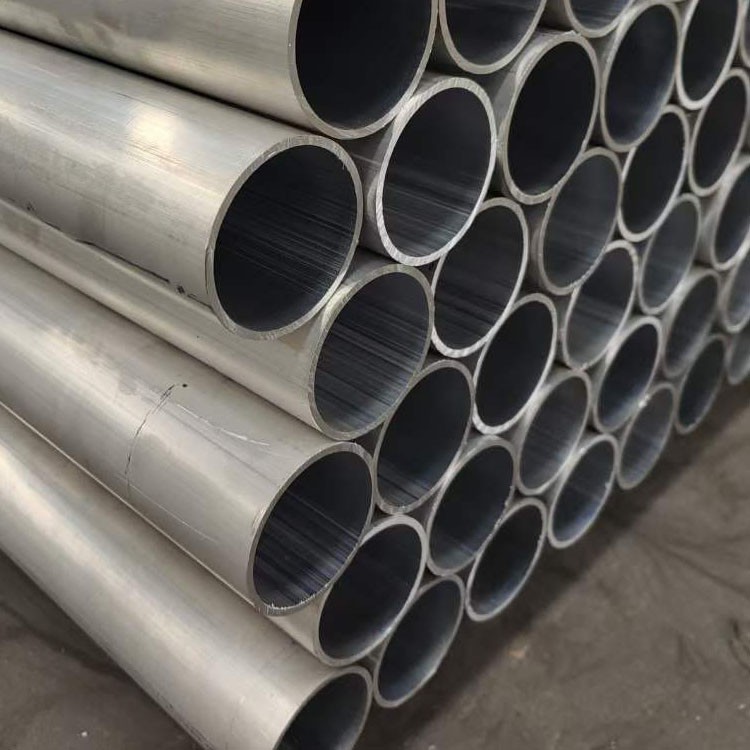

2024 T3 อลูมิเนียมรอบ

สอดคล้องกับ ASTM B221, AMS 4171, และ EN 755-2 มาตรฐานสากล, 2024- T3 T3 ALUMINUM ROUND TUBES มีองค์ประกอบที่มีความแม่นยำ

องค์ประกอบหลัก:

Copper (Cu): 3.8-4.9% (รูปแบบการเสริมสร้างal₂cu precipitates)

แมกนีเซียม (mg): 1.2-1.8% (เพิ่มความต้านทานการกัดกร่อน)

แมงกานีส (MN): 0.3-0.9% (ปรับปรุงการทำงานหนัก)

วัสดุฐาน:

อลูมิเนียม (AL): มากกว่าหรือเท่ากับ 93.5% (ยอดคงเหลือ)

ขีด จำกัด ของสิ่งเจือปน:

เหล็ก (FE): น้อยกว่าหรือเท่ากับ 0.50%

ซิลิคอน (SI): น้อยกว่าหรือเท่ากับ 0.50%

สังกะสี (Zn): น้อยกว่าหรือเท่ากับ 0.25%

ไทเทเนียม (TI): น้อยกว่าหรือเท่ากับ 0.15%

การตรวจสอบความถูกต้องของบุคคลที่สามผ่านการตรวจสอบทางเคมีของ Norsok M650 ทำให้มั่นใจได้ถึงความสอดคล้องแบบแบทช์ต่อแบทช์ . อัตราส่วน Cu/Mg ที่แม่นยำ (2 . 5: 1 ที่ดีที่สุด) ช่วยให้การตกตะกอนการตกตะกอนที่มีประสิทธิภาพ BMS 7-260 และ Airbus ตั้งเป้าหมาย 05-01-005 ข้อกำหนดการบินและอวกาศ

2024- T3 แสดงให้เห็นถึงอัตราส่วนความแข็งแรงต่อน้ำหนักที่สำคัญสำหรับการใช้งานที่มีความเครียดสูง:

โลหะผสมเก็บรักษาไว้:

85% ของความแข็งแรงของอุณหภูมิห้องที่ 120 องศา

อัตราส่วนความไวของรอยบากที่ 1.25 (kt =3)

27% ความจุความเครียดของวงจรสูงกว่า 6061- t6

ขีดจำกัดความเครียดแบบย้อนกลับได้อย่างเต็มที่: 125 MPa (r =-1)

ลำดับ T3 Temper เกี่ยวข้องกับขั้นตอนการประมวลผลที่ควบคุมได้อย่างแม่นยำ:

การรักษาด้วยสารละลาย:

495 องศา± 5 องศาสำหรับ 20-30 นาที (-phase dissolution)

เตาเผาที่ควบคุมด้วยบรรยากาศที่มีความสม่ำเสมอ± 3 องศา

การดับ:

Rapid water quenching (>อัตราการระบายความร้อน 200 องศา /วินาที)

เวลาระหว่างเตาและถังดับ:<15 seconds

การทำงานเย็น:

3-5% การลดลงผ่าน pilgering หรือยืดยืดยืด

อัตราความเครียดควบคุมที่ 0.5-2% ต่อนาที

อายุตามธรรมชาติ:

ขั้นต่ำ 96-120 ชั่วโมงที่ 25 องศา

ความชื้นสัมพัทธ์<65%

โครงสร้างจุลภาค:

ขนาดเกรน: ASTM 6-7 (15-30 μm)

S '(al₂cumg) การกระจายตัวของตกตะกอน

ความหนาแน่นของความคลาดเคลื่อน: 10⁰/cm²

เกณฑ์การตกผลึกซ้ำ: 260 องศา

การรักษาความร้อนหลังการก่อตัวสูงกว่า 100 องศาเป็นสิ่งต้องห้ามเนื่องจากความไวของการดับและความเสี่ยงของการตกตะกอนพิเศษที่ขอบเขตของเมล็ดข้าว .

ผลิตเพื่อตอบสนองความคลาดเคลื่อนมิติการบินและอวกาศ:

ตัวเลือกการประมวลผล:

การตัด: การเลื่อยการขัด CNC (± 0.1 มม.) หรือ EDM

การบดพื้นผิวสำหรับแบริ่งพอดี (RA<0.4μm)

CNC end-forming สำหรับรูปทรงเรขาคณิตร่วมที่ซับซ้อน

passivation per mil-std -753 c

การจัดอันดับประสิทธิภาพด้านสิ่งแวดล้อม

*ด้วยการป้องกันพื้นผิวที่เหมาะสม

ระบบป้องกัน:

อโนไดซ์:

chromic acid (type i): 8-12 μmความหนา

กรดซัลฟูริก (ประเภท II): 15-25 μmความหนา

การเคลือบ:

พลาสมาอิเล็กโทรไลต์ออกซิเดชั่น: 50-70 μmเลเยอร์เซรามิก (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>สเปรย์เกลือ 2000hrs)

การป้องกันแบบแคโทด: ไพรเมอร์ที่อุดมไปด้วยสังกะสี (เนื้อหา Zn 85%)

พารามิเตอร์การเพิ่มประสิทธิภาพ

ตัวชี้วัดประสิทธิภาพ:

ดัชนีความสามารถในการใช้งาน: 70% (พื้นฐาน: 2011- t 3=100%)

ความขรุขระพื้นผิว: RA 0.8μmทำได้

Chip control: Requires HP coolant >70 บาร์

เครื่องมืออายุการใช้งาน: 30 นาทีการตัดอย่างต่อเนื่อง

การเสียรูปความร้อน:<0.05mm at 80°C

ไม่แนะนำให้เชื่อมฟิวชั่น
ความไวต่อการแตกของ HAZ เกิน 80% (AWS D1 . 2) ทางเลือกที่ได้รับอนุมัติ:

การเชื่อมแรงเสียดทาน (FSW)

การหมุนของเครื่องมือ: 800-1, 200 รอบต่อนาที

Traverse Speed: 60-150 mm/min

เส้นผ่านศูนย์กลางไหล่: ความหนาของผนัง 1.2 ×

การควบคุม Z-Force: 8-15 kn

การยึดติดกับกาว

Epoxies โครงสร้าง: FM73 หรือ EA9394 (มากกว่าหรือเท่ากับ 20MPa แรงเฉือน)

การเตรียมพื้นผิว: การเคลือบโครเมี่ยม (mil-c -5541)

วงจรการรักษา: 120 องศา /2hrs ภายใต้ความดัน 50kpa

การยึดเชิงกล

Hi-Lok Pins: Shear Strength 65kN (6mm Ø)

ระยะห่างหมุดย้ำ: มากกว่าหรือเท่ากับระยะทางขอบเส้นผ่านศูนย์กลาง 4 ×

ความเสียหายของหลักประกันความเสียหายโซน: 1.5 ×เส้นผ่านศูนย์กลางตัวยึด

การก่อสร้างที่ไร้รอยต่อ: ไม่มีสายเชื่อมตามยาว

พื้นผิวเสร็จสิ้น: RA น้อยกว่าหรือเท่ากับ0.8μm (Mill Finish), ขัดได้ถึง RA 0.1μm

การตรวจสอบด้วยภาพ: ต่อ AMS 2771 Class A

ข้อ จำกัด ข้อ จำกัด :

No inclusions >0.3 มม. (ASTM B557)

รอยขีดข่วน<0.05mm depth

เส้นตายไม่เกิน0.1μm RA

การทำความสะอาดโปรโตคอล:

การเสื่อมสภาพของอัลตราโซนิก (AMS 2646)

การแกะสลักกรดสำหรับพันธะกาว

การทดสอบแบบไม่ทำลาย

Ultrasonic: Level B (EN 1714) detecting flaws >0.8 มม.

Eddy Current: ASTM E309 (ความไว 0.5 มม.)

สีย้อม: ASME Section V บทความ 6

Hydrostatic: ความดันทดสอบ 50MPa เป็นเวลา 30 วินาที

การทดสอบเชิงกล

แรงดึง: ASTM E8 ที่อุณหภูมิหลายอุณหภูมิ

ความแข็ง: สเกล Rockwell B (ASTM E18)

ผลกระทบ: charpy v-notch ที่ -65 องศา (ขั้นต่ำ . 4 j)

การรับรอง

NADCAP AC7117 (การทดสอบวัสดุ)

คุณภาพการบินและอวกาศ AS9100

PED 2014/68/EU หมวดหมู่ IV

ISO 9001: 2015 การจัดการคุณภาพ

แอปพลิเคชันการบินและอวกาศ: ส่วนประกอบของเกียร์ลงจอด, ระบบคำแนะนำขีปนาวุธ, ตัวกระตุ้นแอคทูเอเตอร์, สายไฮดรอลิกและการเสริมกำลังสปาร์ปีกซึ่งอัตราส่วนความแข็งแรงต่อน้ำหนักเป็นสิ่งสำคัญ .}

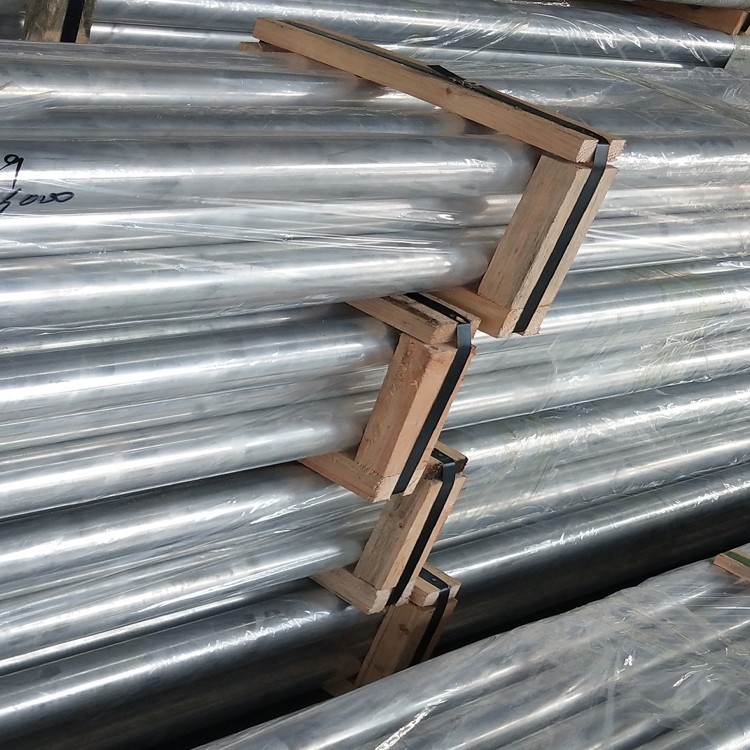

การบรรจุหีบห่อ: VCI Paper + Double-Layer PE ที่มีสารดูดความชื้น, ISPM 15 ลังไม้ที่สอดคล้องกับมาตรฐาน . เวลาตะกั่วมาตรฐาน: 8 สัปดาห์ .
