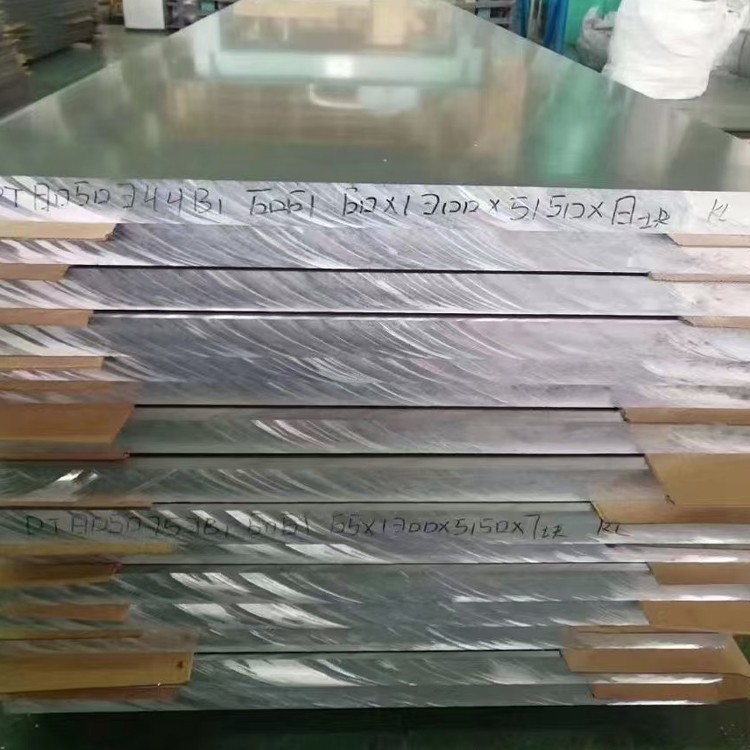

แผ่นอลูมิเนียม 6061 T6

แผ่นโลหะผสมอลูมิเนียม 6061 เป็นวัสดุแผ่นเหล็กอัลลอย

ส่งคำถาม

1. กระบวนการจัดองค์ประกอบวัสดุและการผลิต

6061 อลูมิเนียมอัลลอยด์ (ASTM B209, AMS QQ-A -250/11) เป็นอัลลีย์อัล-Mg-Si ที่ได้รับความร้อนซึ่งปรับให้เหมาะสมสำหรับการใช้งานที่มีความแข็งแรงต่อน้ำหนักสูง

เคมีโลหะผสม:

แมกนีเซียม (mg): 0.8-1.2% (การเสริมความแข็งแกร่งของสารละลาย)

ซิลิคอน (Si): 0.4-0.8% (การตกตะกอนแข็งตัว)

Copper (Cu): 0.15-0.40% (การตัดเฉือนขั้นสูง)

Chromium (Cr): 0.04-0.35% (การควบคุมเกรน)

Iron (Fe): น้อยกว่าหรือเท่ากับ 0.70% สูงสุด

วัสดุฐาน:

อลูมิเนียม (AL): มากกว่าหรือเท่ากับ 97.5% (ยอดคงเหลือ)

สิ่งสกปรกที่ควบคุม:

สังกะสี (Zn): น้อยกว่าหรือเท่ากับ 0.25% สูงสุด

ไทเทเนียม (TI): น้อยกว่าหรือเท่ากับ 0.15% สูงสุด

แมงกานีส (MN): น้อยกว่าหรือเท่ากับ 0.15% สูงสุด

การประมวลผลเทอร์โมมา:

การหล่อเย็นโดยตรง: 680-710 อุณหภูมิหลอมละลาย

การทำให้เป็น homogenization: 540-560 องศาสำหรับ 8-12 ชั่วโมงชั่วโมง

Hot Rolling: การลดลงที่ 430-490 องศา

การกลิ้งเย็น: การลดเกจสุดท้าย (15-25%)

วิธีแก้ปัญหาความร้อน: 530 องศา± 5 องศาสำหรับ 1-2 ชั่วโมงชั่วโมง

Water Quenching: Cooling rate >200 องศา /นาที

อายุเทียม: 160-180 องศาสำหรับ 8-12 ชั่วโมงชั่วโมง

ได้รับการรับรองตามมาตรฐาน AMS 4025 และ EN 485 พร้อมการตรวจสอบย้อนกลับเต็มรูปแบบจาก Billet ไปจนถึงแผ่นเสร็จแล้ว .

2. คุณสมบัติเชิงกลของสถานะอารมณ์ T6

คุณสมบัติ	ขั้นต่ำสุด	ทั่วไป	มาตรฐานทดสอบ	หมายเหตุ
ความแข็งแรงแรงดึงสูงสุด	260 MPa	310 MPa	ASTM B557	เหนือกว่าอารมณ์ T651
ความแข็งแรงของผลผลิต (rp0.2)	240 MPa	275 MPa	ASTM B557	การเก็บรักษา 95% ที่ 100 องศา
การยืดตัว (มาตรวัด 50 มม.)	10%	12-17%	ASTM B557	ในส่วนที่หนาขึ้น
ความแข็งแรงของแรงเฉือน	170 MPa	205 MPa	ASTM B769	85% ของความต้านทานแรงดึง
ความแข็งแรงของแบริ่ง	480 MPa	530 MPa	ASTM E238	E/D =2.0 เงื่อนไข
ความเหนื่อยล้า (10⁷)	95 MPa	110 MPa	ASTM E466	r =-1 เงื่อนไข
ความแข็ง (Brinell)	95 HB	100 HB	ASTM E10	สอดคล้องกันผ่านจาน
ผลกระทบความเหนียว (Charpy)	14 J	18 J	ASTM E23	ที่อุณหภูมิห้อง
ความเหนียวแตกหัก (k₁c)	29 mpa√m	34 mpa√m	ASTM E399	การปฐมนิเทศ TL

3. การรักษาความร้อน T6 และการควบคุมโครงสร้างจุลภาค

การประมวลผลความร้อนที่แม่นยำ:

การรักษาโซลูชัน:

อุณหภูมิ: 529-533 องศา (± 3 องศาควบคุม)

เวลาแช่: ความหนาขั้นต่ำ 60 นาทีต่อนิ้ว

บรรยากาศ: สภาพแวดล้อมของไนโตรเจนป้องกัน

กระบวนการดับ:

เวลาถ่ายโอน:<15 seconds furnace-to-quench

อุณหภูมิน้ำ: 20-40 องศา (ควบคุมเย็น)

Agitation: Turbulent flow >1.5 m/วินาที

การรักษาอายุ:

ขั้นตอนเดียว: 165-175 องศาสำหรับ 8-10 ชั่วโมงชั่วโมง

สองเวที: 120 องศา /5hr + 175 องศา /8hr (พิเศษ)

ลักษณะจุลภาค:

ขนาดเกรน: ASTM 6-7 (50-100 μm)

ตกตะกอนเฟส:

"เข็มตกตะกอน (5-50 ความยาวนาโนเมตร)

'เฟสเหมือนก้าน (100-500 nm)

การตกตะกอนทุติยภูมิ:

Al-Fe-si dispersoids

ขั้นตอนการชุบแข็งMG₂SI

ความหนาแน่นของความคลาดเคลื่อน: 4-6 ×10⁰/cm²

เศษส่วน recryStallization: 75-90%

4. ข้อมูลจำเพาะมิติและความคลาดเคลื่อน

พารามิเตอร์	ช่วงมาตรฐาน	ความอดทนในเชิงพาณิชย์	ความทนทานต่อความแม่นยำ
ความหนา	3-150 mm	±0.5-1.0%	±0.1-0.3%
ความกว้าง	1000-3000 mm	± 10 มม.	± 2 มม.
ความยาว	2000-12000 mm	+20/-0 mm	+5/-0 mm
ความเรียบ	N/A	คลาส ASTM B209	1/4 ข้อมูลจำเพาะเชิงพาณิชย์
ความขรุขระ	N/A	0.8-1.5 μm ra	0.2-0.4 μm ra
ความทะลึ่ง	N/A	น้อยกว่าหรือเท่ากับ 2 มม./1,000 มม.	น้อยกว่าหรือเท่ากับ 0.5 มม./1,000 มม.

ความสามารถพิเศษ:

แผ่นขนาดใหญ่: ยาวถึง 4500 มม. ยาว× 18000 มม.

การสอบเทียบอัลตราโซนิก: ASTM B594 ระดับ A

เงื่อนไขขอบ: การตัดพลาสมากลึงหรือโรงสีเสร็จสิ้น

สูตรการคำนวณน้ำหนัก: ความหนา (มม.) ×ความกว้าง (m) ×ความยาว (m) × 2.703=น้ำหนัก (กก.)

5. ความต้านทานการกัดกร่อนและการป้องกันพื้นผิว

สิ่งแวดล้อม	ผลงาน	อัตราการกัดกร่อน	วิธีการป้องกัน
บรรยากาศอุตสาหกรรม	ดี	0.005-0.02 mm/yr	anodizing กรดโครเมียม
สภาพแวดล้อมทางทะเล	ยุติธรรม	0.01-0.03 mm/yr	การเคลือบฟลูออโรโพลิเมอร์
น้ำจืด	ยอดเยี่ยม	เล็กน้อย	ptfe impregnation
การได้รับสารเคมี	แตกต่างกันไป	ขึ้นอยู่กับกรด	การเคลือบ PVDF
การกัดกร่อนของความเครียด	ดี	SCC threshold>150MPA	การแบ่งเบedพิเศษ

ตัวเลือกการเพิ่มประสิทธิภาพของพื้นผิว:

อะโนไดซ์:

Type II: 5-25 μmความหนา

Type III: 25-75 μmความแข็ง

การแปลงทางเคมี:

โครเมต (คลาส 1a)

ทางเลือกที่ปราศจากโครเมียม

เสร็จสิ้นอินทรีย์:

การเคลือบผง (60-120 μm)

การเคลือบของเหลว (EP, PU, Acrylic)

ตัวเลือกการนูน:

รูปแบบแผ่นเพชร

รูปแบบดอกยางเชิงเส้น

6. ประสิทธิภาพการตัดเฉือนและการผลิต

การดำเนินการ	วัสดุเครื่องมือ	พารามิเตอร์ที่แนะนำ	คุณภาพพื้นผิว
การโม่	คาร์ไบด์เม็ดมีด	vc =500-800 m/นาที, fz =0.1-0.3 mm	ra 0.8-1.6 μm
การขุดเจาะ	การฝึกซ้อม HSS-CO	vc =50-80 m/min, fn =0.1 mm/rev	Hole Tolerance H9
การหมุน	เครื่องมือ PCD	vc =800-1200 m/นาที	ra 0.4-0.8 μm
การแตะ	ก๊อกเกลียว	vc =10-15 m/นาที	คุณภาพเธรด 6h
การตัดวอเตอร์เจ็ท	3800 บาร์ขัด	ความเร็ว =150-300 mm/นาที	± 0.15 มม. ความแม่นยำ

การสร้างลักษณะ:

รัศมีโค้ง (ขั้นต่ำ):

การดัด 90 องศา: 1.5t (t=ความหนา)

การขึ้นรูปเย็น: 2.0t ขั้นต่ำ

Elastic Springback: 1-3 การชดเชยระดับปริญญาที่ต้องการ

ความสามารถในการยืดยืด:

การยืดตัวสูงสุด: 8-10%

Exponent การแข็งตัวของสายพันธุ์: 0.08-0.12

7. เทคโนโลยีการเชื่อมและเข้าร่วม

กระบวนการเชื่อมที่แนะนำ:

การเชื่อมโค้งโลหะแก๊ส (GMAW):

ลวด: ER4043 หรือ ER5356

พารามิเตอร์: 20-24 v, 160-220 a

แก๊ส: อาร์กอน (100%) หรือ AR/He Mix

Tungsten Inert Gas (GTAW):

อิเล็กโทรด: ทังสเตนซีรี่ส์

Amperage: 150-300 a dcen

การเชื่อมแรงเสียดทาน (FSW):

การหมุนของเครื่องมือ: 600-1200 rpm

ความเร็วในการเดินทาง: 150-350 mm/นาที

การรักษาความร้อนหลังการแข่งขัน:

การรักษาความร้อนทางออก: ไม่แนะนำ

อายุเท่านั้น: 165 องศาสำหรับ 4-6 ชั่วโมง

อายุธรรมชาติ: เงื่อนไข T4 ได้รับการบูรณะหลังจาก 4 วัน

8. คุณสมบัติทางกายภาพสำหรับแอปพลิเคชันวิศวกรรม

คุณสมบัติ	ค่า	ความสำคัญของแอปพลิเคชัน
ความหนาแน่น	2.70 g/cm³	การออกแบบโครงสร้างที่มีน้ำหนักเบา
โมดูลัสของ Young	68.9 เกรดเฉลี่ย	การคำนวณความแข็ง
อัตราส่วนของปัวซอง	0.33	การวิเคราะห์องค์ประกอบ จำกัด
CTE (20-100 องศา)	23.6 ×10⁻⁶/K	การพิจารณาการขยายตัวทางความร้อน
การนำความร้อน	167 W/m·K	แอปพลิเคชันการกระจายความร้อน
การนำไฟฟ้า	40% IACS	สิ่งกีดขวางไฟฟ้า
ช่วงการหลอมละลาย	582-652 องศา	ข้อ จำกัด อุณหภูมิสูง
การซึมผ่านของแม่เหล็ก	1.00002	แอปพลิเคชันที่ไม่ใช่แม่เหล็ก
ความจุความร้อนเฉพาะ	896 j/kg · k	ระบบการจัดการความร้อน

9. การควบคุมคุณภาพและการรับรอง

โปรโตคอลการทดสอบ:

การวิเคราะห์ทางเคมี: Spark OEs สำหรับการจัดส่งทั้งหมด

การทดสอบเชิงกล:

การทดสอบแรงดึง: ล็อต 2,000 กก.

ความแข็ง: หลายสถานที่ต่อจาน

การทดสอบแบบไม่ทำลาย:

อัลตราโซนิก: ASTM B594 ระดับ A

สีย้อม: ASTM E1417

การทดสอบการกัดกร่อน:

ASTM G47 สำหรับการประเมิน SCC

ASTM G67 สำหรับการกัดกร่อนระหว่างกัน

การปฏิบัติตามใบรับรอง:

ISO 9001: 2015 ระบบคุณภาพ

การรับรอง AS9100 Aerospace

การรักษาความร้อนที่ได้รับการรับรอง NADCAP

PED 2014/68/EU การปฏิบัติตามข้อกำหนด

NACE MR0175/ISO 15156

ASME หม้อไอน้ำและรหัสเรือแรงดัน

AMS 2770 มาตรฐานการรักษาความร้อน

10. การใช้งานอุตสาหกรรมและการจัดการ

ภาคแอปพลิเคชันหลัก:

ส่วนประกอบโครงสร้างการบินและอวกาศ

เฟรมและพื้นทะเล

แชสซียานยนต์และเฟรม

การชุบเกราะป้องกันยานพาหนะ

องค์ประกอบโครงสร้างหุ่นยนต์

เฟรมจักรยานประสิทธิภาพสูง

อุปกรณ์เซมิคอนดักเตอร์

องค์ประกอบโครงสร้างสถาปัตยกรรม

โปรโตคอลการจัดเก็บและการจัดการ:

การวางแนวการจัดเก็บ: แนวตั้งหรือแบนพร้อมรองรับแม้กระทั่ง

การควบคุมสิ่งแวดล้อม:

อุณหภูมิ: 15-30 องศา

ความชื้น:<60% RH

การป้องกันพื้นผิว:

ฟิล์มพลาสติกป้องกัน

กระดาษ VCI (สารยับยั้งการกัดกร่อนของไอ)

ข้อกำหนดการซ้อน:

ไม้เว้นวรรคทุก 300-500 มม.

ความสูงของกองสูงสุด: 1000 มม.

อุปกรณ์จัดการ:

ระบบยกสูญญากาศ

ตะขอที่ไม่ใช่แม่เหล็ก

ตัวป้องกันขอบบนสลิง

ข้อควรระวังในการตัดและการประดิษฐ์:

การควบคุมพารามิเตอร์การตัดพลาสมา

ความแม่นยำในการตัดวอเตอร์เจ็ท

ข้อกำหนดน้ำหล่อเย็นเครื่องตัดเฉือน

ข้อควรพิจารณาเกี่ยวกับการรักษาความร้อนก่อนงอ

คำแนะนำอายุโพสต์-weld
