โลหะผสมอลูมิเนียมขนาดเล็กตาย

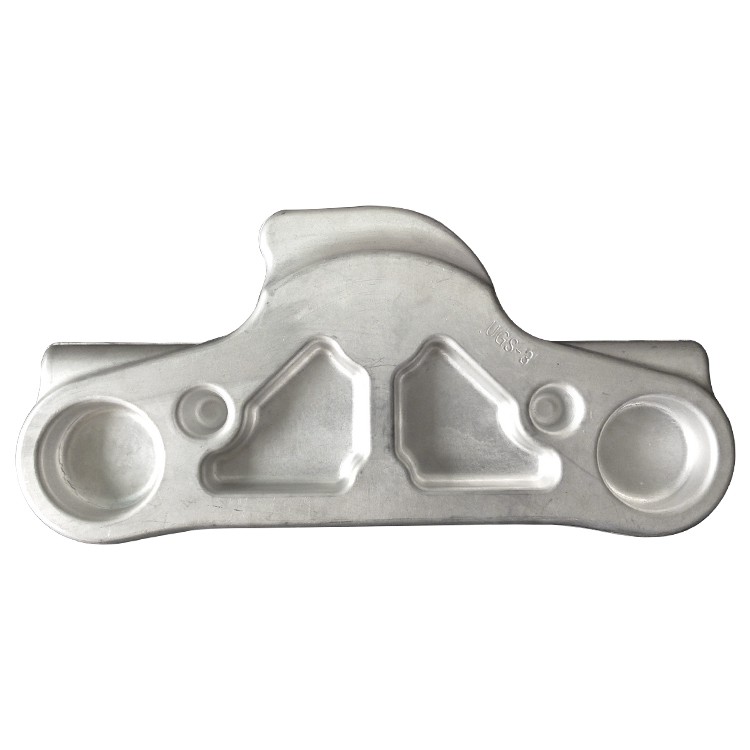

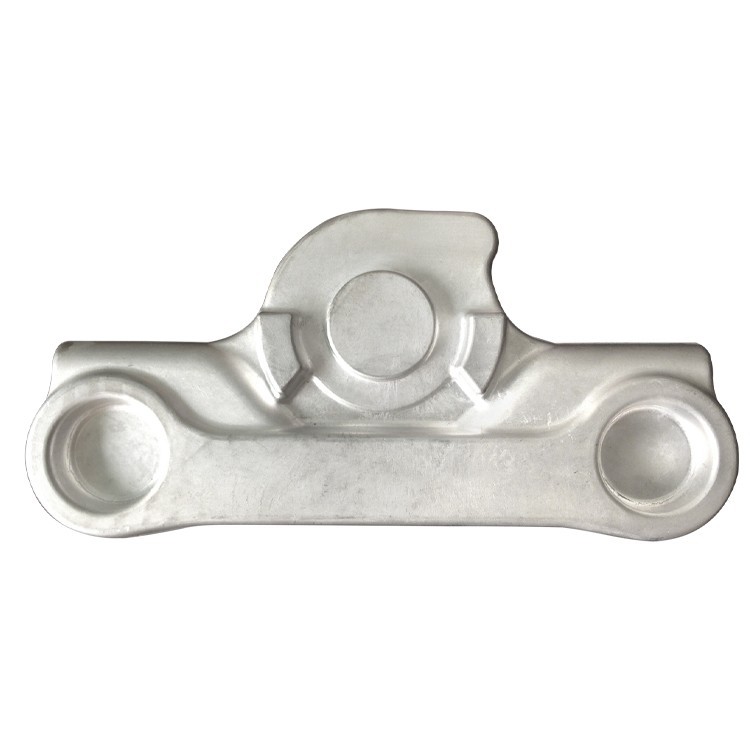

โลหะผสมอลูมิเนียมขนาดเล็กตายหมายถึงส่วนประกอบอลูมิเนียมอัลลอยด์ที่ผลิตผ่านกระบวนการปลอมแบบตายซึ่งมีขนาดค่อนข้างเล็ก (โดยทั่วไปจะชั่งน้ำหนักจากหลายสิบกรัมถึงหลายกิโลกรัม) และมีรูปร่างที่ซับซ้อนหรือความต้องการทางกลมาก ความพรุน, การหดตัว) และรูปแบบเส้นการไหลของเส้นใยต่อเนื่อง . สิ่งนี้ช่วยเพิ่มคุณสมบัติเชิงกลของวัสดุโดยเฉพาะอย่างยิ่งความแข็งแรงความทนทานชีวิตอ่อนเพลียและความต้านทานต่อแรงกระแทก .}}} leferts การประชุม

เกรดโลหะผสมอลูมิเนียมทั่วไปและลักษณะของพวกเขา:6061 Alloy (Al-Mg-Si ซีรีส์):

ลักษณะเฉพาะ: ความแข็งแรงปานกลาง, ความต้านทานการกัดกร่อนที่ยอดเยี่ยม, การเชื่อมได้ดีและความสามารถในการกลึง . หนึ่งในโลหะผสมอเนกประสงค์อเนกประสงค์มากที่สุดและใช้กันอย่างแพร่หลาย .}

องค์ประกอบการผสมหลัก: แมกนีเซียม (มก.), ซิลิกอน (Si), ทองแดง (Cu), โครเมียม (Cr) .

6082 อัลลอยด์ (ซีรี่ส์ Al-Mg-Si):

ลักษณะเฉพาะ: ความแข็งแรงสูงกว่า 6061 โดยเฉพาะอย่างยิ่งคุณสมบัติเชิงกลที่ดีกว่าในส่วนที่หนากว่ามีความต้านทานการกัดกร่อนที่ดีและการเชื่อมได้ .}

องค์ประกอบการผสมหลัก: แมกนีเซียม (มก.), ซิลิกอน (SI), แมงกานีส (MN) .

7075 อัลลอย (ซีรี่ส์ Al-Zn-Mg-Cu):

ลักษณะเฉพาะ: ความแข็งแรงสูงเป็นพิเศษความแข็งแรงของผลผลิตสูงประสิทธิภาพความเหนื่อยล้าที่ยอดเยี่ยม . โลหะผสมที่มีความแข็งแรงสูงที่ใช้กันทั่วไปในการบินและอวกาศ

องค์ประกอบการผสมหลัก: Zinc (Zn), Magnesium (MG), Copper (Cu), Chromium (Cr) .

วัสดุฐาน:

อลูมิเนียม (อัล): สมดุล

สิ่งสกปรกที่ควบคุม:

เนื้อหาของสิ่งสกปรกเช่นเหล็ก, ซิลิคอน, แมงกานีสและไทเทเนียมถูกควบคุมอย่างเคร่งครัดตามเกรดโลหะผสมเฉพาะเพื่อเพิ่มประสิทธิภาพประสิทธิภาพ .

กระบวนการผลิต (สำหรับการปลอมแปลงขนาดเล็ก): กระบวนการผลิตสำหรับโลหะผสมอลูมิเนียมขนาดเล็กการตีพิมพ์ ension เน้นความแม่นยำและประสิทธิภาพโดยมีจุดประสงค์เพื่อให้ได้ส่วนประกอบรูปร่างใกล้เน็ตที่มีคุณสมบัติเชิงกลที่ยอดเยี่ยมผ่านขั้นตอนการขึ้นรูปตายอย่างน้อยหนึ่งขั้นตอน .}

การเตรียมวัตถุดิบและการตัด:

แท่งที่มีคุณภาพสูงหรือแถบที่ถูกอัดขึ้นรูปจะถูกเลือกเป็นการปลอมแปลงบิลเล็ต . วัสดุจะต้องได้รับการวิเคราะห์องค์ประกอบทางเคมีที่เข้มงวดและการตรวจสอบข้อบกพร่องภายในที่จำเป็น (e . g ., ultrasonic) .}}}}}

ความยาวและน้ำหนักของบิลเล็ตถูกตัดอย่างแม่นยำตามขนาดการปลอมรูปร่างและข้อกำหนดการใช้วัสดุ .

ความร้อน:

บิลเล็ตถูกทำให้ร้อนอย่างสม่ำเสมอในเตาหลอมที่มีการควบคุมอย่างแม่นยำไปยังช่วงอุณหภูมิการเสียรูปพลาสติก . โลหะผสมที่แตกต่างกันมีอุณหภูมิการปลอมที่เหมาะสมที่สุดเพื่อให้แน่ใจว่าการเสียรูปพลาสติกเพียงพอ

ตาย:

การใช้ค้อนปลอม, กดไฮดรอลิกหรือสกรูกดบิลเล็ตที่ร้อนจะถูกวางลงในการตายที่ออกแบบไว้ล่วงหน้าและเกิดขึ้นจากการนัดหยุดงาน/แรงกดดันอย่างแม่นยำหนึ่งครั้งหรือมากกว่านั้น . โพรงตายได้รับการออกแบบมาอย่างประณีตเพื่อเป็นแนวทางในการไหลของโลหะ

การปลอมหลายครั้ง: สำหรับชิ้นส่วนขนาดเล็กที่มีรูปร่างที่ซับซ้อนการตีและเสร็จสิ้นการปลอมหรือแม้กระทั่งการปลอมแบบหลายขั้นตอนอาจต้องใช้เพื่อให้ได้รูปร่างที่ต้องการ .}

รูปร่างใกล้เนet: Die Forging มีจุดมุ่งหมายเพื่อให้ได้รูปร่างใกล้เน็ตลดค่าเผื่อการตัดเฉือนที่ตามมา .

การตัดแต่ง:

หลังจากการตีแล้วแฟลชส่วนเกินรอบ ๆ รอบนอกของการปลอมจะถูกลบออก .

การบำบัดความร้อน:

การรักษาด้วยสารละลายความร้อน: การปลอมจะถูกทำให้ร้อนถึงอุณหภูมิที่เฉพาะ

การดับ: การระบายความร้อนอย่างรวดเร็วจากอุณหภูมิการแก้ปัญหาโดยทั่วไปโดยการดับน้ำหรือการดับพอลิเมอร์เพื่อรักษาสารละลายของแข็งที่ไม่อิ่มตัว .

การรักษาผู้สูงอายุ:

อายุเทียม (T6 Temper): ให้ความแข็งแรงและความแข็งที่ดีที่สุด .

Underaging หรือ Overaging (e . g ., t73, t76 อุณหภูมิ): ใช้เพื่อปรับปรุงการร้าวการกัดกร่อนของความเครียดและความต้านทานการขัดผิวสำหรับโลหะผสมบางชนิด (เช่น 7075) แม้ว่าจะลดลงเล็กน้อยในความแข็งแรง .}

การยืดเส้นยืดและการบรรเทาความเครียด (ถ้าจำเป็น):

อาจจำเป็นต้องมีการยืดกลไกเชิงกลหลังจากดับเพื่อแก้ไขขนาดและรูปร่าง .

สำหรับชิ้นส่วนที่มีความแม่นยำสูงบางส่วนหรือชิ้นส่วนที่ต้องการการตัดเฉือนที่ตามมาการลดแรงดึงหรือการบีบอัดความเครียด (e . g ., t651/t7351 อุณหภูมิ) สามารถดำเนินการเพื่อลดความเครียดที่เหลือ

การตกแต่งและการตรวจสอบ:

deburring, shot peening (ปรับปรุงประสิทธิภาพความเหนื่อยล้าของพื้นผิว), การตรวจสอบมิติ, การตรวจสอบคุณภาพพื้นผิว .

ในที่สุดการทดสอบแบบไม่ทำลายล้างที่ครอบคลุม (e . g ., penetrant, อัลตราโซนิก) และการทดสอบคุณสมบัติเชิงกลจะดำเนินการเพื่อให้แน่ใจว่าผลิตภัณฑ์ตรงตามข้อกำหนด .}}

คุณสมบัติเชิงกลของโลหะผสมอลูมิเนียมขนาดเล็กตายการตีพิมพ์แตกต่างกันไปขึ้นอยู่กับเกรดโลหะผสมเฉพาะและอารมณ์การรักษาความร้อน แต่โดยทั่วไปแล้วการหล่อมีประสิทธิภาพสูงกว่าและผลิตภัณฑ์ที่มีจำนวนมากในเกรดเดียวกัน .

ความสม่ำเสมอของทรัพย์สินและ anisotropy:

กระบวนการปลอมแปลงตายจะจัดเรียงการไหลของเมล็ดตามแนวรูปร่างของชิ้นส่วนทำให้มีคุณสมบัติที่ยอดเยี่ยมในทิศทางการโหลดหลัก .

เมื่อเปรียบเทียบกับแผ่นหรือการอัดขึ้นรูปโดยทั่วไปแล้วการตีพิมพ์จะแสดงคุณสมบัติตามขวางที่ดีกว่า

โครงสร้างจุลภาคของอัลลอยอลูมิเนียมขนาดเล็กที่ถูกตีบขึ้นไปเป็นเหตุผลพื้นฐานสำหรับคุณสมบัติเชิงกลที่ยอดเยี่ยมของพวกเขา .}

คุณสมบัติทางจุลภาคที่สำคัญ:

โครงสร้างธัญพืชที่ผ่านการกลั่นและหนาแน่น:

กระบวนการปลอมแปลงอย่างละเอียดแบ่งเม็ดหยาบ ๆ ได้ก่อตัวขึ้นดีสม่ำเสมอสม่ำเสมอและหนาแน่นธัญพืชที่มีความหนาแน่นและเมล็ดที่ผิดรูปยาวตามแนวการไหลของโลหะ . สิ่งนี้ช่วยเพิ่มความเหนียวของวัสดุความเหนียวและความล้า

การไหลของธัญพืชที่ได้รับการปรับปรุงและต่อเนื่อง:

นี่คือลักษณะที่สำคัญที่สุดและความได้เปรียบของการตีพิมพ์ . เมื่อโลหะไหลภายในโพรงตายธัญพืชของมันจะยาวและก่อตัวเป็นเส้นการไหลของเส้นใยต่อเนื่องที่สอดคล้องกับเรขาคณิตของชิ้นส่วนอย่างใกล้ชิด ความต้านทานในพื้นที่สำคัญ (e . g ., มุม, ขอบหลุม) .

การกระจายที่สม่ำเสมอของขั้นตอนการเสริมความแข็งแกร่ง (precipitates):

หลังจากการแก้ปัญหาการรักษาความร้อนและความชรา, เฟสเสริมความแข็งแกร่ง (e . g ., mg₂siในซีรีย์ 6xxx, mgzn₂ในซีรีย์ 7xxx) ตกตะกอนอย่างสม่ำเสมอ ความแข็ง .

การควบคุมที่แม่นยำของกระบวนการชราภาพทำให้มั่นใจได้ว่ามีขนาดที่เหมาะสมและการกระจายตัวของ precipitates ในขณะที่หลีกเลี่ยงการตกตะกอนขอบเขตของเมล็ดพันธุ์ต่อเนื่องที่เป็นอันตรายดังนั้นจึงมั่นใจได้ถึงการต้านทานการกัดกร่อนที่ดี .

ความสะอาดทางโลหะวิทยาสูง:

การตีร่างการตายนั้นมีความหนาแน่นภายในปราศจากข้อบกพร่องในการคัดเลือกนักแสดง (เช่นการหดตัว, รูพรุน, การรวมหยาบ) . ผ่านการควบคุมอย่างเข้มงวดของสิ่งสกปรกวัตถุดิบความทนทานของวัสดุและความต้านทานความเหนื่อยล้าได้รับการปรับปรุงเพิ่มเติม .}}

โลหะผสมอลูมิเนียมขนาดเล็กการถูกตีบสามารถบรรลุความแม่นยำสูงและมีรูปร่างที่ซับซ้อนในการผลิต .

ความสามารถในการปรับแต่ง:

การออกแบบและการผลิตแบบตายสามารถดำเนินการได้ตามแบบจำลอง CAD ของลูกค้าและภาพวาดวิศวกรรมโดยละเอียดทำให้สามารถกำหนดการตีบแบบปรับแต่งได้สูง .}

บริการต่าง ๆ เช่นการขึ้นรูปล่วงหน้าการปลอมการตัดแต่งการบำบัดความร้อนและการตัดเฉือนแบบหยาบ/เสร็จสิ้นสามารถให้ได้ .

คุณสมบัติของโลหะผสมอลูมิเนียมนั้นขึ้นอยู่กับอารมณ์การรักษาความร้อนอย่างมาก .

คำแนะนำการเลือกอารมณ์:

6061/6082 โลหะผสม: โดยทั่วไปใช้อุณหภูมิ T6 เพื่อให้ได้การผสมผสานที่ดีที่สุดของความแข็งแรงและความต้านทานการกัดกร่อน .

7075 โลหะผสม: ขึ้นอยู่กับความไวของแอปพลิเคชันต่อ SCC (การร้าวการกัดกร่อนของความเครียด) เลือก T6 (ความแข็งแรงสูงสุด SCC ไว) หรือ T7351/T7651 (ความแข็งแรงลดลงเล็กน้อย แต่ SCC ที่ยอดเยี่ยมและความต้านทานการกัดกร่อนของการขัดผิว) .}

โลหะผสมอลูมิเนียมขนาดเล็กโดยทั่วไปมีความสามารถในการใช้งานได้ดี แต่ความสามารถในการเชื่อมแตกต่างกันไปขึ้นอยู่กับเกรดโลหะผสม .

คำแนะนำการประดิษฐ์:

ความสามารถกล: อลูมิเนียมอัลลอยด์ส่วนใหญ่การตีพิมพ์ใน T6/T7351 อุณหภูมิมีความสามารถในการกลึงได้ดีช่วยให้ชิ้นส่วนที่มีคุณภาพพื้นผิวสูงและความแม่นยำมิติ .

การเชื่อมได้: อัลลอยด์ซีรีส์ 6xxx (e . g ., 6061, 6082) มีความสามารถในการเชื่อมที่ยอดเยี่ยมและสามารถเชื่อมแบบฟิวชั่นได้ตามปกติ และการสูญเสียความแข็งแรงร่วมอย่างรุนแรง . ดังนั้นการเชื่อมฟิวชั่นจึงไม่แนะนำโดยทั่วไปและเทคนิคการเชื่อมแบบโซลิดสเตตขั้นสูง (e {. g . การเชื่อมแรงเสียดทาน

ความเครียดที่เหลืออยู่: การฟอเรนที่ดับอาจมีความเครียดที่เหลืออยู่ . โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนกลึงที่แม่นยำ txx51 (รวมถึงการบรรเทาความเครียด) อุณหภูมิควรได้รับการพิจารณาและเส้นทางการตัดเฉือนที่เหมาะสมใช้ .}

ความต้านทานการกัดกร่อนของโลหะผสมอลูมิเนียมขนาดเล็กตายการตีพิมพ์แตกต่างกันไปขึ้นอยู่กับเกรดโลหะผสมและอารมณ์การรักษาความร้อน แต่โดยทั่วไปสามารถตอบสนองความต้องการการใช้งานผ่านมาตรการป้องกันที่เหมาะสม .}

กลยุทธ์การป้องกันการกัดกร่อน:

การเลือกโลหะผสมและอารมณ์เลือกเกรดโลหะผสมที่เหมาะสมที่สุดและอารมณ์การรักษาความร้อนตามสภาพแวดล้อมการกัดกร่อนและข้อกำหนดความแข็งแรง . สำหรับการใช้งานซีรีส์ 7xxx ที่มี SCC หรือความเสี่ยงต่อการกัดกร่อนการกัดกร่อน, T7351 หรือ T7651 นั้นเป็นข้อบังคับ

การรักษาพื้นผิว:

อโนไดซ์: วิธีการป้องกันที่พบได้บ่อยและมีประสิทธิภาพมากที่สุดสร้างฟิล์มออกไซด์หนาแน่นบนพื้นผิวการตีเพิ่มการกัดกร่อนและความต้านทานการสึกหรอ . ซึ่งรวมถึง anodizing กรดซัลฟิวริก, anodizing กรดโครเมียม ฯลฯ .}}}}}

สารเคลือบผิว: ทำหน้าที่เป็นไพรเมอร์ที่ดีสำหรับสีหรือกาวโดยให้การป้องกันการกัดกร่อนเพิ่มเติม .

ระบบการเคลือบประสิทธิภาพสูง: การเคลือบที่ทนต่อการกัดกร่อนสามารถนำไปใช้ในสภาพแวดล้อมที่มีการกัดกร่อนมาก .

การจัดการการกัดกร่อนของกัลวานิก: เมื่อสัมผัสกับโลหะที่เข้ากันไม่ได้ต้องใช้มาตรการแยก (e . g ., ปะเก็น, การเคลือบฉนวน) ต้องดำเนินการเพื่อป้องกันการกัดกร่อนของกัลวานิก .}

คุณสมบัติทางกายภาพของโลหะผสมอลูมิเนียมขนาดเล็กการตีพิมพ์เป็นสิ่งสำคัญสำหรับการพิจารณาการออกแบบ .

ข้อควรพิจารณาในการออกแบบ:

อัตราส่วนความแข็งแรงต่อน้ำหนัก: อลูมิเนียมอัลลอยด์การตีพิมพ์มีอัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยมทำให้พวกเขาเป็นตัวเลือกที่เหมาะสำหรับการออกแบบที่มีน้ำหนักเบา .}

ความน่าเชื่อถือ: การรวมกันของกระบวนการปลอมและลักษณะของโลหะผสมทำให้ชิ้นส่วนมีความเหนื่อยล้าและความต้านทานต่อแรงกระแทกที่ยอดเยี่ยมทำให้มั่นใจได้ว่าการบริการระยะยาวภายใต้โหลดที่รุนแรง .}

การรวมรูปร่างที่ซับซ้อน: Die Forging สามารถผลิตรูปทรงเรขาคณิตที่ซับซ้อนใกล้เน็ตได้ลดการตัดเฉือนที่ตามมาลดต้นทุนการผลิตและเวลานำ .}

ความอเนกประสงค์: เกรดที่แตกต่างกันของอลูมิเนียมอัลลอยด์มีลักษณะการทำงานที่แตกต่างกันช่วยให้การเลือกตามความต้องการของแอปพลิเคชันเฉพาะการจัดเลี้ยงไปยังสาขาที่หลากหลายตั้งแต่อุตสาหกรรมทั่วไปไปจนถึงการบินและอวกาศ .}

การควบคุมคุณภาพสำหรับอลูมิเนียมอัลลอยด์ขนาดเล็กการตีพิมพ์การตีพิมพ์เป็นสิ่งสำคัญอย่างยิ่งครอบคลุมทุกขั้นตอนตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์ขั้นสุดท้าย .

ขั้นตอนการทดสอบมาตรฐาน:

การรับรองวัตถุดิบ:

การวิเคราะห์องค์ประกอบทางเคมีเพื่อให้แน่ใจว่าสอดคล้องกับ AMS, ASTM, EN, ฯลฯ .

การตรวจสอบข้อบกพร่องภายใน (e . g ., การทดสอบอัลตราโซนิก) เพื่อให้แน่ใจว่าบิลเล็ตนั้นปราศจากข้อบกพร่องภายใน .

การตรวจสอบกระบวนการปลอมแปลง:

การตรวจสอบอุณหภูมิการปลอมความดันและสภาพตายแบบเรียลไทม์ .}

การตรวจสอบแบบสุ่มในกระบวนการของรูปร่างและขนาด .

การตรวจสอบกระบวนการบำบัดความร้อน:

ความสม่ำเสมอของอุณหภูมิเตาเผา (ต่อ AMS 2750E Class 1 หรือ 2) และการควบคุมเวลาโดยเฉพาะอย่างยิ่งการควบคุมที่แม่นยำของอายุหลายขั้นตอน .

การดับอุณหภูมิของสื่อและการควบคุมความเข้มของการปั่นป่วน .

การวิเคราะห์องค์ประกอบทางเคมี:

การตรวจสอบองค์ประกอบทางเคมีแบบแบทช์ใหม่ของการตีพิมพ์ครั้งสุดท้าย .

การทดสอบคุณสมบัติเชิงกล:

การทดสอบแรงดึง: ตัวอย่างที่นำมาจากตำแหน่งตัวแทนและทิศทางเพื่อทดสอบ UTS, ys, el .

การทดสอบความแข็ง: การวัดหลายจุดเพื่อประเมินความสม่ำเสมอโดยรวม .}

การทดสอบผลกระทบ: การทดสอบผลกระทบของ Charpy V-notch หากจำเป็น .}

การทดสอบความเหนียวแตกหัก: การทดสอบ K1C หรือ JIC สำหรับส่วนประกอบที่สำคัญ (สำคัญโดยเฉพาะอย่างยิ่งสำหรับซีรีย์ 7xxx) .

การทดสอบความเครียดการกัดกร่อน (SCC):

การทดสอบความไวของ SCC (e . g ., การทดสอบ C-ring) สำหรับโลหะผสมซีรีย์ 7xxx (โดยเฉพาะใน T6 Temper) เพื่อให้แน่ใจว่าการต่อต้าน SCC ของพวกเขาตรงตามข้อกำหนด .}

การทดสอบแบบไม่ทำลายล้าง (NDT):

การทดสอบอัลตราโซนิก (UT): การตรวจสอบข้อบกพร่องภายใน 100% สำหรับการตีพิมพ์ที่สำคัญทั้งหมดเพื่อให้แน่ใจว่าไม่มีรูขุมขนการรวม delaminations ฯลฯ .}

การทดสอบแบบเจาะ (PT): การตรวจสอบพื้นผิว 100% เพื่อตรวจจับข้อบกพร่องทำลายพื้นผิว .

การทดสอบปัจจุบัน Eddy (ET): ตรวจพบข้อบกพร่องของพื้นผิวและใกล้พื้นผิวเช่นเดียวกับความสม่ำเสมอของวัสดุ .}

การวิเคราะห์โครงสร้างจุลภาค:

การตรวจสอบโลหะเพื่อประเมินขนาดของเม็ด, ความต่อเนื่องของการไหลของเมล็ด, ระดับของการตกผลึก, สัณฐานวิทยาและการกระจาย, ฯลฯ .}

การตรวจสอบมิติและคุณภาพพื้นผิว:

การวัดที่แม่นยำโดยใช้คาลิปเปอร์ไมโครมิเตอร์เครื่องวัดพิกัด (CMM) หรือเครื่องมือวัดแสง .

การวัดความขรุขระพื้นผิว .

มาตรฐานและการรับรอง:

สอดคล้องกับ ASTM B247 (อลูมิเนียมอัลลอยด์การตีพิมพ์), EN 15908 (อลูมิเนียมและอลูมิเนียมอัลลอยด์ - การตีร่าง), AMS (ข้อมูลจำเพาะวัสดุการบินอวกาศ, E . G ., AMS 4117/4133/4134)

การรับรองระบบการจัดการคุณภาพ: ISO 9001, AS9100 (สำหรับภาคการบินและอวกาศ) .

EN 10204 Type 3 . 1 สามารถจัดทำรายงานการทดสอบวัสดุและสามารถจัดให้มีการรับรองอิสระของบุคคลที่สามได้ตามคำขอของลูกค้า

โลหะผสมอลูมิเนียมขนาดเล็กที่ถูกตีบใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมต่างๆเนื่องจากอัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยมความน่าเชื่อถือสูงและประสิทธิภาพการผลิต .

พื้นที่แอปพลิเคชันหลัก:

อุตสาหกรรมยานยนต์: ส่วนประกอบของระบบช่วงล่าง (E . g ., แขนควบคุม, นิ้วพวงมาลัย), ส่วนประกอบล้อ, การติดตั้งเครื่องยนต์, ส่วนประกอบระบบส่งกำลัง, ชิ้นส่วนเบรก, สำหรับการลดน้ำหนักและการปรับปรุงประสิทธิภาพ .}}

การบินและอวกาศ: ส่วนประกอบโครงสร้างของเครื่องบิน (e . g ., วงเล็บ, ตัวเชื่อมต่อ, แผ่นพับแผ่นพับ, ส่วนประกอบของเกียร์เชื่อมโยงไปถึง), ส่วนประกอบเครื่องยนต์, ตัวเชื่อมต่อที่สำคัญ .}}

จักรยานและอุปกรณ์กีฬา: ชิ้นส่วนจักรยานประสิทธิภาพสูง (e . g ., cranks, pedals), คาราบิน, ตัวเชื่อมต่ออุปกรณ์กีฬา, เพลาลูกศร .}

วิศวกรรมเครื่องกล: ร่างกายปั๊ม, ร่างกายวาล์ว, ส่วนประกอบไฮดรอลิก, แคลมป์, บล็อกเชื่อมต่อ, เกียร์เกียร์ขนาดเล็ก, ตัวเรือนแบริ่ง, ข้อต่อหุ่นยนต์ .

เครื่องใช้ไฟฟ้าและเครื่องใช้ไฟฟ้า: Sinks Heat, โครงสร้างการรองรับ, ตัวเชื่อมต่อตัวเชื่อมต่อ .

อุปกรณ์การแพทย์: เฟรมโครงสร้าง, ชิ้นส่วนที่เชื่อมต่อ, ฯลฯ ., ต้องการความแม่นยำในมิติสูงและคุณภาพพื้นผิว .

การป้องกันและทหาร: ส่วนประกอบโครงสร้างที่สำคัญสำหรับระบบอาวุธต่าง ๆ ชิ้นส่วนของร่างกายขีปนาวุธส่วนประกอบฟิวส์วงเล็บระบบเล็ง .}

ฮาร์ดแวร์ทั่วไป: จับเครื่องมือส่วนประกอบล็อค ฯลฯ .

ข้อดีของการออกแบบ:

ความแข็งแรงสูงและมีน้ำหนักเบา: ให้ความแข็งแรงสูงในขณะที่บรรลุการลดน้ำหนักอย่างมีนัยสำคัญปรับปรุงประสิทธิภาพของผลิตภัณฑ์และประสิทธิภาพการใช้พลังงาน .

ความน่าเชื่อถือสูง: กระบวนการปลอมแปลงแม่พิมพ์ช่วยลดข้อบกพร่องในการหล่อส่งผลให้โครงสร้างภายในหนาแน่นธัญพืชกลั่นและสายการไหลอย่างต่อเนื่องช่วยเพิ่มอายุการใช้งานความเมื่อยล้าและผลกระทบต่อความเหนียว . อย่างมีนัยสำคัญ

รูปร่างใกล้ตาข่ายและรูปทรงเรขาคณิตที่ซับซ้อน: Die Forging สามารถผลิตรูปทรงเรขาคณิตที่ซับซ้อนใกล้กับมิติสุดท้ายการลดการตัดเฉือนและของเสียจากวัสดุอย่างมีนัยสำคัญการลดต้นทุนการผลิตและเวลานำ .}

ความต้านทานการกัดกร่อนที่ยอดเยี่ยม: ขึ้นอยู่กับการเลือกโลหะผสมมันสามารถใช้ในระยะยาวในสภาพแวดล้อมกลางแจ้งชื้นหรือมีการกัดกร่อนบางอย่าง .}

ความสามารถในการกลืนได้ดี: อำนวยความสะดวกในการตัดเฉือนและการรักษาพื้นผิวที่ตามมา .

ข้อ จำกัด ในการออกแบบ:

เสียค่าใช้จ่าย: สำหรับการผลิตแบทช์ขนาดเล็กการออกแบบตายและต้นทุนการผลิตค่อนข้างสูงทำให้เหมาะสำหรับการผลิตขนาดใหญ่หรือการผลิตแบบอนุกรม .

ข้อ จำกัด ขนาด: ขนาดการปลอมถูก จำกัด ด้วยอุปกรณ์ปลอม ส่วนประกอบที่มีขนาดใหญ่มากนั้นยากที่จะหลอมในชิ้นเดียว .

ประสิทธิภาพที่อุณหภูมิสูง: ข้อ จำกัด ร่วมกันสำหรับโลหะผสมอลูมิเนียมทั้งหมด; ไม่เหมาะสำหรับสภาพแวดล้อมการทำงานระยะยาวที่สูงกว่า 150 องศา (120 องศาสำหรับซีรี่ส์ 7xxx) .

Weldability (สำหรับซีรีย์ 7xxx): โลหะผสมซีรีย์ 7xxx มีความสามารถในการเชื่อมได้ไม่ดีต้องพิจารณาวิธีการเชื่อมต่อการเชื่อมที่ไม่ใช่ฟิวชั่น .

การพิจารณาทางเศรษฐกิจและความยั่งยืน:

มูลค่าวงจรชีวิตทั้งหมด: ในขณะที่ค่าใช้จ่ายเริ่มต้นของการถูกตีบแบบตายอาจสูงกว่าการหล่อประสิทธิภาพที่เหนือกว่าอายุการใช้งานที่ยาวนานขึ้นและลดค่าใช้จ่ายในการประมวลผลที่ตามมาทำให้พวกเขาสามารถแข่งขันได้ตลอดวงจรชีวิตทั้งหมดของพวกเขา .

ประสิทธิภาพการใช้ทรัพยากร: Die Forging เป็นกระบวนการรูปร่างใกล้เน็ตที่มีประสิทธิภาพลดขยะวัสดุ .}

ความเป็นมิตรต่อสิ่งแวดล้อม: โลหะผสมอลูมิเนียมสามารถรีไซเคิลได้สูงจัดแนวกับการผลิตสีเขียวและหลักการเศรษฐกิจแบบวงกลม .

ป้ายกำกับยอดนิยม: อัลลอยอลูมิเนียมขนาดเล็กตายการตีพิมพ์ china อลูมิเนียมอัลลอยด์ขนาดเล็กตายผู้ผลิตผู้ผลิตซัพพลายเออร์โรงงาน, การสร้างแบรนด์อลูมิเนียม, ส่วนลดอลูมิเนียม, ภาพอลูมิเนียม, นวัตกรรมอลูมิเนียม, ความอดทนของอลูมิเนียม, อลูมิเนียมการปลอมความไว้วางใจ
