7075 อลูมิเนียมอัลลอยด์ปลอม

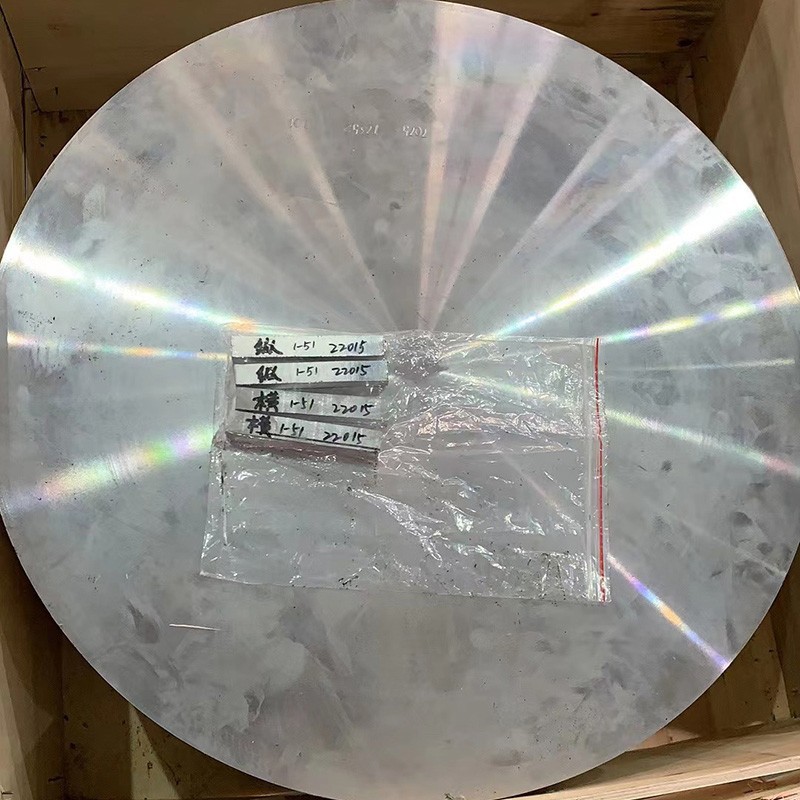

7075 อลูมิเนียมอัลลอยด์ปลอมแปลงแผ่นดิสก์แสดงถึงจุดสุดยอดของส่วนประกอบอลูมิเนียมเกรดการบินและอวกาศ-ให้ความแข็งแรงที่ยอดเยี่ยมความต้านทานต่อความเหนื่อยล้าและการกระจายความเครียดสำหรับการหมุนและการใช้งานที่สำคัญ: การใช้งานเชิงโครงสร้าง:

องค์ประกอบการผสมหลัก:

สังกะสี (Zn): 5.1-6.1% (องค์ประกอบการเสริมสร้างหลัก)

แมกนีเซียม (mg): 2.1-2.9% (เพิ่มการแข็งตัวของฝน)

Copper (Cu): 1.2-2.0% (ปรับปรุงความแข็งแรงและความต้านทานความเครียด)

Chromium (Cr): 0.18-0.28% (ความต้านทานการกัดกร่อนและการควบคุมโครงสร้างเกรน)

วัสดุฐาน:

อลูมิเนียม (อัล): มากกว่าหรือเท่ากับ 87.1% (ยอดคงเหลือ)

สิ่งสกปรกที่ควบคุม:

Iron (Fe): น้อยกว่าหรือเท่ากับ 0.50% สูงสุด

ซิลิคอน (SI): น้อยกว่าหรือเท่ากับ 0.40% สูงสุด

แมงกานีส (MN): น้อยกว่าหรือเท่ากับ 0.30% สูงสุด

ไทเทเนียม (TI): น้อยกว่าหรือเท่ากับ 0.20% สูงสุด

องค์ประกอบอื่น ๆ : น้อยกว่าหรือเท่ากับ 0.05% ต่อคนน้อยกว่าหรือเท่ากับ 0.15% ทั้งหมด

กระบวนการปลอมแบบพรีเมี่ยม:

การเตรียมการละลาย:

อลูมิเนียมที่มีความบริสุทธิ์สูงปฐมภูมิ (ขั้นต่ำ 99.7%)

การเพิ่มองค์ประกอบการผสมที่แม่นยำด้วยความอดทน± 0.1%

การกรองขั้นสูงผ่านตัวกรองโฟมเซรามิก (30-40 ppi)

SNIF degassing Treatment (ไฮโดรเจน <0.10 mL/100G)

การปรับแต่งเมล็ดข้าวด้วยอัลลีย์อัลทิ-บี

การคัดเลือกนักแสดงแบบกึ่งต่อเนื่องแบบกึ่งต่อเนื่อง (DC)

การทำให้เป็นเนื้อเดียวกัน:

460-480 องศาสำหรับ 24-36 ชั่วโมงชั่วโมง

การควบคุมอุณหภูมิสม่ำเสมอ: ± 5 องศา

อัตราการระบายความร้อนแบบควบคุม: 15-25 องศา /ชั่วโมง

การสลายตัวของ intermetallics หยาบ

การกำจัดจุลภาค

การเตรียมบิลเล็ต:

การปรับสภาพพื้นผิว (ดาด)

การตรวจสอบอัลตราโซนิก (ปริมาตร 100%)

ความร้อน: 380-400 องศาสำหรับอุณหภูมิสม่ำเสมอ

ลำดับการปลอม:

open-die preforming: 380-410 องศา

การปิดการปิดเสร็จแล้ว: 360-390 องศา

ความสามารถในการกดไฮดรอลิก: 2, 000-10, 000 ตัน

ความเร็วและแรงดัน RAM ที่ควบคุมด้วยคอมพิวเตอร์

การปลอมแบบหลายขั้นตอนสำหรับการไหลของธัญพืชที่ดีที่สุด

อัตราส่วนการลดขั้นต่ำ: 3: 1

การแก้ปัญหาความร้อน:

465-485 องศาสำหรับ 1-4 ชั่วโมง (ขึ้นอยู่กับความหนา)

ความสม่ำเสมอของอุณหภูมิ: ± 3 องศา

การถ่ายโอนอย่างรวดเร็วไปยังสื่อดับ (<10 seconds)

การดับ:

พุ่มน้ำที่เพิ่มพอลิเมอร์

ควบคุมความปั่นป่วนสำหรับการระบายความร้อนแบบสม่ำเสมอ

อัตราการระบายความร้อนขั้นต่ำ: 100 องศา /วินาทีที่พื้นผิว

การบรรเทาความเครียด:

การยืดกล้ามเนื้อควบคุม (1-3% การเปลี่ยนรูปพลาสติก)

อีกทางเลือกหนึ่งคือการบรรเทาความเครียดแรงอัด

อายุเทียม (T6/T73 Tempers):

T6: 120 องศาเป็นเวลา 24 ชั่วโมง

T73: อายุสองขั้นตอน (107 องศาสำหรับ 6-8 ชั่วโมงตามด้วย 163-177 องศาสำหรับ 24-30 ชั่วโมง)

ความสม่ำเสมอของอุณหภูมิ: ± 3 องศา

การประมวลผลขั้นสุดท้าย:

การตัดเฉือนที่แม่นยำถึงรูปร่างใกล้เน็ต

การรักษาพื้นผิว

การทดสอบแบบไม่ทำลายล้าง

การตรวจสอบมิติ

การตรวจสอบย้อนกลับของกระบวนการเต็มรูปแบบด้วยการตรวจสอบคุณภาพด้วยคอมพิวเตอร์ทุกขั้นตอน .

การกระจายทรัพย์สิน:

Radial vs . tangential:<5% variation in strength properties

การเปลี่ยนแปลงพื้นผิวถึงกึ่งกลาง:<8% for discs up to 150mm thickness

คุณสมบัติขั้นต่ำที่รับประกันในทิศทางที่สำคัญทั้งหมด

isotropy ที่เหนือกว่าเมื่อเทียบกับแผ่นรีดหรือแถบอัด

Stress corrosion cracking resistance (T73): >ความเครียดเกณฑ์ MPa 200 ตัว

คุณสมบัติทางจุลภาคที่สำคัญ:

โครงสร้างธัญพืช:

ดี, ธัญพืชตกผลึก

ขนาดเกรน ASTM 6-8 (45-22 μm)

การกระจายข้าวเครื่องแบบข้ามส่วน

รูปแบบการไหลของเมล็ดข้าวที่ควบคุมได้ตามรูปทรงปลอม

เร่งการกระจาย:

mgzn₂ (η/η ') การเสริมสร้างความเข้มแข็ง precipitates: 5-15 nm

cumgal₂ (s-phase) precipitates: กระจายอย่างสม่ำเสมอ

Al₇cu₂fe Intermetallics: ขนาดและการกระจายควบคุม

al₁₂mg₂cr dispersoids: 50-200 nm สำหรับการควบคุมการตกผลึกซ้ำ

การพัฒนาพื้นผิว:

พื้นผิวที่สมดุลด้วยทิศทางที่ย่อเล็กสุด

พื้นผิวเส้นใยที่เกิดจากการปลอมแปลงสำหรับคุณสมบัติ isotropic

พื้นผิวเส้นใยพิเศษที่เหมาะสำหรับความต้านทานความเมื่อยล้าสูง

คุณสมบัติพิเศษ:

โซนที่ปราศจากตะกอนน้อยที่สุด (PFZs) ที่ขอบเขตเกรน

การกระจายการกระจายของ intermetallics หยาบ

การกระจายตัวแบบกระจายที่ดีสำหรับการควบคุมการตกผลึกซ้ำ

การกระจายตัวอักษรขอบเขตของเมล็ดข้าวที่ดีที่สุด

แบบฟอร์มมาตรฐานที่มีอยู่:

เส้นผ่านศูนย์กลาง: 50 มม. ถึง 1500 มม.

ความหนา: 15 มม. ถึง 300 มม.

รูปแบบโปรไฟล์: แบน, ก้าว, contoured

สภาพพื้นผิว: ที่ถูกบังคับ, กลึง, การบำบัดด้วยความร้อน

ความสามารถรูปร่างใกล้ตาข่ายสำหรับการตัดเฉือนที่ลดลง

การตีพิมพ์ที่กำหนดเองด้วยคุณสมบัติที่สำคัญ (บอส, lugs, ฯลฯ .)

คำแนะนำการเลือกอารมณ์:

T6/T651: ความแข็งแรงสูงสุดและความต้องการความต้านทานความเหนื่อยล้า

T73/T7351: แอพพลิเคชั่นที่สำคัญในการกัดกร่อนความเครียด

T76: คุณสมบัติที่สมดุลสำหรับการใช้งานการบินและอวกาศทั่วไป

คำแนะนำการประดิษฐ์:

การจัดอันดับความสามารถในการกลึง: 70% (1100 อลูมิเนียม=100%)

พื้นผิวเสร็จสิ้น: ดี (ra 0.8-3.2 μmทำได้)

การก่อตัวของชิป: ชิปสั้นถึงปานกลางพร้อมเครื่องมือที่เหมาะสม

สารหล่อเย็น: อิมัลชันที่ละลายน้ำได้ (8-10} ความเข้มข้น)

การสึกหรอของเครื่องมือ: ปานกลางด้วยพารามิเตอร์ที่เหมาะสม

แรงตัด: สูงกว่าโลหะผสมอลูมิเนียมอื่น ๆ

อัตราการกำจัดวัสดุ: สูงถึง 2,000 ซม./นาทีเป็นไปได้ด้วยการตั้งค่าที่แข็งแกร่ง

การควบคุมความเครียดที่เหลือ: สำคัญสำหรับส่วนประกอบการบินและอวกาศ

การตัดเฉือนผนังบาง: วิธีการอย่างระมัดระวังเพื่อลดการบิดเบือน

การสร้างความร้อน: ตรวจสอบเพื่อหลีกเลี่ยงความร้อนสูงเกินไป

ตัวเลือกการป้องกันพื้นผิว:

อะโนไดซ์:

Type I (Chromic): 2-8 μm (เกรดการบินและอวกาศ)

Type II (sulfuric): 10-25 μm (วัตถุประสงค์ทั่วไป)

Type III (ยาก): 25-75 μm (ความต้านทานการสึกหรอ)

ตัวเลือกการปิดผนึก: น้ำร้อน, ไดโครเมต, นิกเกิลอะซิเตท

การเคลือบแปลง:

โครเมตต่อ mil-dtl -5541 คลาส 1a

ทางเลือกที่ไม่ใช่โครเมียมสำหรับการปฏิบัติตามสิ่งแวดล้อม

ระบบวาดภาพ:

อีพ็อกซี่ไพรเมอร์ + polyurethane topcoat

ระบบที่ผ่านการรับรองการบินและอวกาศตามข้อกำหนด OEM

การป้องกันขั้นสูง:

การปรับสภาพโซลเจล

ออกซิเดชันอิเล็กโทรไลติกพลาสมา

การเคลือบไอออนไอไอออน (IVD) อลูมิเนียม

ข้อควรพิจารณาในการออกแบบ:

ช่วงอุณหภูมิการทำงาน: -60 ระดับถึง +120 องศา

การเก็บรักษาทรัพย์สิน: ยอดเยี่ยมต่ำกว่า 100 องศาการย่อยสลายอย่างค่อยเป็นค่อยไปด้านบน

การผ่อนคลายความเครียด: ต่ำกว่า 100 องศา

ความเหนื่อยล้าชีวิต: เหนือกว่าเนื่องจากโครงสร้างจุลภาคปลอมแปลง

Notch Sensitivity: ปานกลาง (ปรับปรุงใน T73 Temper)

ประสิทธิภาพการแช่แข็ง: การกักเก็บความแข็งแรงที่ดีที่อุณหภูมิต่ำ

ข้อกำหนดการทดสอบแบบหมุน: โดยทั่วไป 115-120% ของความเร็วการออกแบบสูงสุด

ขั้นตอนการทดสอบมาตรฐาน:

องค์ประกอบทางเคมี:

สเปกโทรสโกปีการปล่อยแสง

การวิเคราะห์การเรืองแสง X-ray

การตรวจสอบองค์ประกอบและสิ่งสกปรกที่สำคัญทั้งหมด

การทดสอบเชิงกล:

การทดสอบแรงดึง (ทิศทางเรเดียล, วงดนตรีและแนวแกน)

การทดสอบความแข็ง (Brinell หลายสถานที่)

การทดสอบผลกระทบ (เมื่อจำเป็น)

การทดสอบความเหนื่อยล้า (สำหรับการใช้งานที่สำคัญ)

การทดสอบแบบไม่ทำลาย:

การตรวจสอบอัลตราโซนิก (ปริมาตร 100%)

การตรวจสอบ penetrant (พื้นผิว 100%)

การทดสอบกระแสไฟฟ้าวน (พื้นผิวและพื้นผิวใกล้)

การทดสอบรังสี (เมื่อจำเป็น)

การวิเคราะห์โครงสร้างจุลภาค:

การกำหนดขนาดเกรน

การประเมินอนุภาค intermetallic

เร่งรัดการกระจาย

การตรวจสอบรูปแบบการไหลของเส้นใย

การตรวจสอบมิติ:

CMM (เครื่องวัดพิกัด) การตรวจสอบ

การวัดขนาดและความอดทนทางเรขาคณิต (GD&T)

การวัดความเรียบและความเรียบ

การตรวจสอบโปรไฟล์สำหรับแผ่นดิสก์ contoured

การรับรองมาตรฐาน:

รายงานการทดสอบวัสดุ (en 10204 3.1)

การรับรองการวิเคราะห์ทางเคมี

การรับรองคุณสมบัติทางกล

การรับรองการรักษาความร้อน

ใบรับรองการทดสอบแบบไม่ทำลายล้าง

ตรวจสอบย้อนกลับไปยังมาตรฐานการบินและอวกาศ (AMS, ASTM, ฯลฯ .)

แอปพลิเคชันหลัก:

ส่วนประกอบการบินและอวกาศ:

ส่วนประกอบของอุปกรณ์ Landing Gear

แผ่นดิสก์กังหันและเครื่องยนต์และแผ่นดิสก์พัดลม

อุปกรณ์โครงสร้างและวงเล็บ

เฟรมโครงสร้างเครื่องบินและอุปกรณ์สปาร์

แอปพลิเคชั่นป้องกัน:

ส่วนประกอบขีปนาวุธ

องค์ประกอบโครงสร้างที่สำคัญสำหรับระบบอาวุธ

ส่วนประกอบเกียร์รถหุ้มเกราะ

ชิ้นส่วนที่มีความเครียดสูงสำหรับอุปกรณ์ยุทธวิธี

ยานยนต์ประสิทธิภาพสูง:

ฮับล้อแข่งและส่วนประกอบระบบขับเคลื่อน

ส่วนประกอบระบบช่วงล่างที่สำคัญ

หมวกดิสก์เบรก

ฐานยึดเกรดการบินและอวกาศ

อุปกรณ์อุตสาหกรรม:

ข้อต่อที่มีความเครียดสูงสำหรับเครื่องจักรหนัก

ใบพัดคอมเพรสเซอร์

ชิ้นส่วนแรงดันสูงสำหรับปั๊มและวาล์ว

อุปกรณ์ทดสอบอุปกรณ์ติดตั้ง

ข้อดีของการออกแบบ:

อัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยม

ชีวิตที่เหนื่อยล้าที่เหนือกว่าและความทนทานต่อความเสียหาย

การไหลของธัญพืชที่ดีที่สุดและโครงสร้างจุลภาคจากกระบวนการปลอมแปลง

ความน่าเชื่อถือและความสม่ำเสมอสูง

ความสามารถในการกลืนได้ดี

ความมั่นคงในมิติที่ยอดเยี่ยม

ประสิทธิภาพที่เชื่อถือได้ในแอปพลิเคชันที่มีความเครียดสูง

ฐานข้อมูลวัสดุที่กว้างขวางสำหรับการออกแบบวิศวกรรม

ปรับแต่งได้ตามข้อกำหนดเฉพาะ

ข้อ จำกัด ในการออกแบบ:

ค่าใช้จ่ายค่อนข้างสูง

ความต้านทานการกัดกร่อนค่อนข้างแย่ลงในอารมณ์ T6

ไม่เหมาะสำหรับแอปพลิเคชันเชื่อม

ความไวสูงกว่ารอยหยักและข้อบกพร่องของพื้นผิว

การสร้างที่ จำกัด

ไม่แนะนำสำหรับการใช้งานเป็นเวลานานกว่า 120 องศา

ต้องใช้อุปกรณ์การปลอมแปลงและอุปกรณ์บำบัดความร้อนแบบพิเศษ

เวลานำการผลิตที่ยาวนานขึ้น
