7075 T6 อลูมิเนียมอัลลอย

แหวนการปลอมอลูมิเนียม 7075 T6 เป็นความแข็งแรงสูงเป็นพิเศษอลูมิเนียม-ซินมามิเนียม-คอปเปอร์อัลลอย-อัลลอยด์ที่มีชื่อเสียงสำหรับอัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยม Excel ในการใช้งานที่ต้องการความแข็งแกร่งและความน่าเชื่อถืออย่างมากเช่นการบินและอวกาศการป้องกันเครื่องจักรประสิทธิภาพสูงและอุปกรณ์แรงดันสูง:

องค์ประกอบการผสมหลัก:

สังกะสี (Zn): 5.1-6.1% (องค์ประกอบการเสริมสร้างหลัก)

แมกนีเซียม (mg): 2.1-2.9% (รูปแบบการเสริมสร้างเฟสด้วยสังกะสี)

Copper (Cu): 1.2-2.0% (เพิ่มความแข็งแรงและความแข็ง)

Chromium (Cr): 0.18-0.28% (ยับยั้งการตกผลึกซ้ำ, ปรับปรุงความต้านทานการกัดกร่อนของความเครียด)

วัสดุฐาน:

อลูมิเนียม (อัล): สมดุล

สิ่งสกปรกที่ควบคุม:

Iron (Fe): น้อยกว่าหรือเท่ากับ 0.50% สูงสุด

ซิลิคอน (SI): น้อยกว่าหรือเท่ากับ 0.40% สูงสุด

แมงกานีส (MN): น้อยกว่าหรือเท่ากับ 0.30% สูงสุด

ไทเทเนียม (TI): น้อยกว่าหรือเท่ากับ 0.20% สูงสุด

องค์ประกอบอื่น ๆ : น้อยกว่าหรือเท่ากับ 0.05% ต่อคนน้อยกว่าหรือเท่ากับ 0.15% ทั้งหมด

กระบวนการปลอมแบบพรีเมี่ยม:

การเตรียมการละลาย:

อลูมิเนียมปฐมภูมิที่มีความบริสุทธิ์สูง (ขั้นต่ำ 99.7%)

การควบคุมองค์ประกอบการผสมที่แม่นยำด้วยความอดทน± 0.05%

การกรองขั้นสูงและการรักษา degassing (e . g ., snif หรือ degassing สูญญากาศ)

การปรับแต่งเมล็ดพันธุ์ (โดยทั่วไปจะมีอัลลอยอัล TI-B Master)

การคัดเลือกนักแสดงแบบกึ่งต่อเนื่องแบบกึ่งต่อเนื่องเพื่อผลิตแท่งคุณภาพสูง

การทำให้เป็นเนื้อเดียวกัน:

460-480 องศาสำหรับ 12-24 ชั่วโมงชั่วโมง

การควบคุมอุณหภูมิสม่ำเสมอ: ± 5 องศา

อัตราการระบายความร้อนช้าช่วยให้มั่นใจได้ว่าการกระจายองค์ประกอบการผสมสม่ำเสมอและกำจัดการแยกมาโคร

การเตรียมบิลเล็ต:

การปรับสภาพพื้นผิวของ Ingot (การถลกหนังหรือการกัด)

การตรวจสอบอัลตราโซนิก 100% เพื่อให้แน่ใจว่าไร้ที่ติภายใน

การอุ่น: 380-420 องศาด้วยการควบคุมความสม่ำเสมอของอุณหภูมิที่แม่นยำ

ลำดับการปลอม (การตีแหวน):

อารมณ์เสีย: การตีแท่งเข้าไปในดิสก์หรือแหวน preform ที่ 380-420 องศา

การเจาะ/การเจาะ: การสร้างหลุมกลางโดยใช้ dies กลางหรือ mandrels ค่อยๆสร้างรูปร่างวงแหวน

การกลิ้งวงแหวน: การใช้เครื่องกลิ้งวงแหวนเพื่อขยายขอบเขตของวงแหวน preform, การปรับโครงสร้างเมล็ดข้าวเพิ่มเติมและควบคุมขนาด

Finging Fined Fined: การสร้างขั้นสุดท้ายในการตายเพื่อให้แน่ใจว่ามีความแม่นยำทางเรขาคณิตและพื้นผิวเสร็จสิ้น

อุณหภูมิการปลอม: 350-400 องศา (ควบคุมได้อย่างแม่นยำต่ำกว่าอุณหภูมิการตกผลึกใหม่)

แรงกดดัน: หลายพันถึงหมื่นตันขึ้นอยู่กับขนาดของวงแหวนและความซับซ้อน

อัตราส่วนการลดขั้นต่ำ: 4: 1 ถึง 6: 1 ทำให้มั่นใจได้ว่าโครงสร้างภายในที่หนาแน่นสม่ำเสมอการกำจัดโครงสร้างหล่อและการก่อตัวของการไหลของเมล็ดที่ดีที่สุด

การแก้ปัญหาความร้อน:

465-480 องศาสำหรับ 1-4 ชั่วโมง (ขึ้นอยู่กับความหนาของผนังวงแหวน)

ความสม่ำเสมอของอุณหภูมิ: ± 3 องศา

การถ่ายโอนอย่างรวดเร็วไปยังสื่อดับ (<10 seconds)

การดับ:

น้ำดับ (อุณหภูมิห้องหรือน้ำร้อน) หรือดับเพลิง

อัตราการระบายความร้อนที่ควบคุมเพื่อให้ได้ความแข็งแรงและความทนทานที่ดีที่สุด

การบรรเทาความเครียด (สำหรับอารมณ์ T651):

การยืดกล้ามเนื้อควบคุม (1-3 การเปลี่ยนรูปพลาสติก) หรือการบีบอัดเพื่อลดความเครียดที่เหลืออยู่

อายุเทียม (T6 Temper):

120 องศาเป็นเวลา 24 ชั่วโมง

ขั้นตอนการผลิตทั้งหมดอยู่ภายใต้การควบคุมคุณภาพที่เข้มงวดการทดสอบแบบไม่ทำลายและการจัดการการตรวจสอบย้อนกลับ .

การกระจายทรัพย์สิน:

รัศมี vs . คุณสมบัติการสัมผัส: วงแหวนปลอมแสดง anisotropy ที่ยอดเยี่ยมโดยมีการไหลของเม็ดกระจายไปตามกันอย่างเป็นรูปสัมผัส

ผลกระทบความหนาของผนังต่อคุณสมบัติ: ความแข็งแรงอาจเพิ่มขึ้นเล็กน้อยในส่วนผนังทินเนอร์เล็กน้อย .

การแปรผันของความแข็งของพื้นผิว: น้อยกว่า 5 HB .

ความเครียดที่เหลืออยู่: T651 อุณหภูมิลดความเครียดที่เหลืออยู่อย่างมีนัยสำคัญผ่านการรักษาบรรเทาความเครียดลดการบิดเบือนการตัดเฉือน .}

ประสิทธิภาพความเหนื่อยล้า: การไหลของเมล็ดที่ดีที่สุดที่เกิดขึ้นจากกระบวนการปลอมช่วยปรับปรุงอายุการใช้งานของวัสดุและความต้านทานต่อการแพร่กระจายของความเหนื่อยล้าอย่างมาก .}

คุณสมบัติทางจุลภาคที่สำคัญ:

โครงสร้างธัญพืช:

ปรับโครงสร้างผสมแบบผสมกันของธัญพืชที่ติดตั้งซ้ำและธัญพืชที่ไม่ถูกต้องยาว

การไหลของธัญพืชที่จับคู่กับเรขาคณิตของวงแหวนมีการกระจายอย่างสม่ำเสมออย่างสม่ำเสมอ

dispersoids al₁₈mg₃cr₂ที่เกิดขึ้นจากโครเมียมอย่างมีประสิทธิภาพยับยั้งการเจริญเติบโตของเม็ดและการตกผลึกซ้ำ

ขนาดเกรน ASTM 6-9 (45-16 μm)

เร่งการกระจาย:

η '(mgzn₂) และη (mgzn₂) เฟส: กระจายอย่างสม่ำเสมอให้ความเข้มแข็งหลัก

การตกตะกอนอย่างต่อเนื่องของMGZN₂ที่ขอบเขตของเม็ดควบคุมเพื่อลดความไวต่อการกัดกร่อนของความเครียด

สารประกอบ intermetallic หยาบที่เกิดขึ้นโดย Minor Fe, Si ถูกทำลายลงอย่างมีประสิทธิภาพและแยกย้ายกันไป

การพัฒนาพื้นผิว:

กระบวนการปลอมจะสร้างพื้นผิวเฉพาะที่เป็นประโยชน์สำหรับคุณสมบัติการสัมผัส

คุณสมบัติพิเศษ:

ความสะอาดทางโลหะวิทยาสูงลดข้อบกพร่องที่ไม่ใช่โลหะ

เขตแดนที่ควบคุมอย่างเข้มงวดขอบเขตความกว้างของโซนสังกะสีที่พร่องและการตกตะกอนอย่างต่อเนื่องเป็นสิ่งสำคัญสำหรับความต้านทาน SCC

แบบฟอร์มมาตรฐานที่มีอยู่:

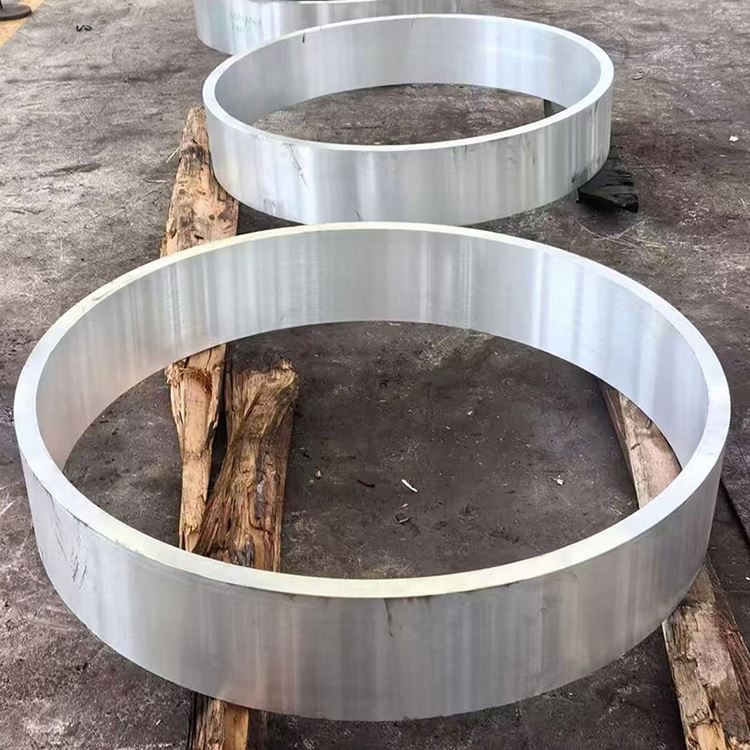

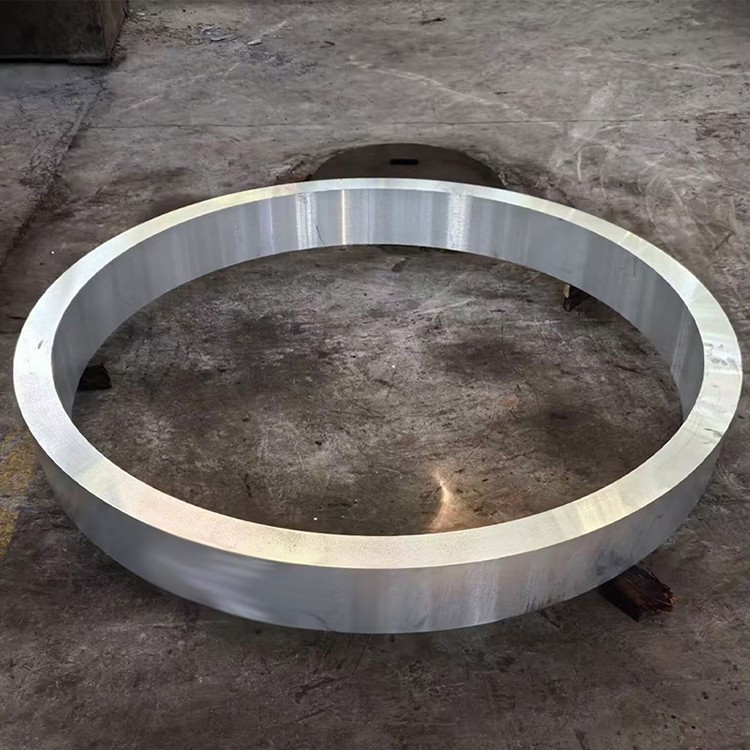

แหวนปลอม: เส้นผ่านศูนย์กลางภายนอก 100 มม. ถึง 1500 มม. ความหนาของผนัง 10 มม. ถึง 300 มม.

ขนาดและรูปทรงเรขาคณิตที่กำหนดเองตามภาพวาดและข้อกำหนดของลูกค้า

มีเงื่อนไขการตัดเฉือนต่าง ๆ E . g ., ปลอมตัวเป็นรูปแบบกลึงหยาบ

คำแนะนำการเลือกอารมณ์:

T6: เมื่อต้องการความแข็งแรงสูงสุดและสภาพแวดล้อมไม่รุนแรงหรือสำหรับวงแหวนที่มีผนังหนาไม่ไวต่อ SCC

T651: เมื่อต้องการความแข็งแรงสูงและแหวนจะได้รับการตัดเฉือนที่มีความแม่นยำอย่างมีนัยสำคัญเพื่อลดการบิดเบือน

T73/T7351: เมื่อแหวนจะทำงานในสภาพแวดล้อมที่มีการกัดกร่อนและต้องการความต้านทาน SCC ที่สูงมากโดยมีค่าใช้จ่ายบางอย่าง

T6 Temper ของ 7075 โลหะผสมมีความไวต่อ SCC . สำหรับแอปพลิเคชันที่สำคัญอุณหภูมิที่เกินกำหนดเช่น T73, T74 แนะนำโดยทั่วไป . กระบวนการปลอมตัวช่วยลดความเสี่ยง SCC โดยการปรับการไหลของธัญพืช

คำแนะนำการประดิษฐ์:

การจัดอันดับความสามารถในการใช้ความสามารถ: 40% (1100 อลูมิเนียม=100%) ค่อนข้างยากต่อการใช้เครื่องโดยเฉพาะอย่างยิ่งในอารมณ์ T6 เนื่องจากความแข็งสูง

การก่อตัวของชิป: มีแนวโน้มที่จะสร้างชิปที่ดีหัก แต่ความเข้มข้นของความร้อนและต้องใช้การอพยพและการระบายความร้อนที่ดี

สารหล่อเย็น: ของเหลวตัดที่ละลายน้ำได้ (10-15} ความเข้มข้น), การระบายความร้อนในอัตราการไหลสูง; นอกจากนี้ยังสามารถใช้ของเหลวในการตัดน้ำมัน

การสวมใส่เครื่องมือ: สูงแนะนำ PCD หรือเครื่องมือคาร์ไบด์เคลือบการตรวจสอบปกติ

Weldability: ไม่แนะนำการเชื่อมที่น่าสงสารมาก จำกัด เฉพาะกระบวนการพิเศษเช่นการเชื่อมแรงเสียดทานที่มีการสูญเสียความแข็งแรงอย่างมีนัยสำคัญหลังจากการเชื่อม

การทำงานเย็น: ความสามารถในการสร้างไม่ดีไม่เหมาะสำหรับการโค้งงอเย็นการปั๊ม ฯลฯ . มักเกิดขึ้นในสภาพการอบอ่อน

การทำงานที่ร้อนแรง: การปลอมจะต้องดำเนินการภายใต้อุณหภูมิที่ควบคุมอย่างเคร่งครัดและอัตราความเครียด

การรักษาพื้นผิว: สามารถ anodized (แนะนำ anodizing sulfuric) แต่ไม่ได้ปรับปรุงความไวของ SCC อย่างมีนัยสำคัญ .

ตัวเลือกการป้องกันพื้นผิว:

อะโนไดซ์:

Type II (sulfuric): 10-25 μmความหนาช่วยเพิ่มความต้านทานการสึกหรอและการกัดกร่อนสามารถย้อมได้

Type III (ยาก): 25-75 μmความหนาสำหรับแอปพลิเคชันการสึกหรอสูง

การเคลือบแปลง:

การเคลือบโครเมตแปลง (mil-dtl -5541): ฐานที่ยอดเยี่ยมสำหรับสีหรือกาว, ให้การป้องกันการกัดกร่อน

ทางเลือกที่ปราศจากโครเมียม: ปฏิบัติตามสิ่งแวดล้อม

ระบบวาดภาพ:

Epoxy Primer + Polyurethane Topcoat: ให้การป้องกันระยะยาวที่ยอดเยี่ยมโดยเฉพาะอย่างยิ่งสำหรับการบินและอวกาศและการใช้งานทางทหาร

การหุ้ม:

ในสภาพแวดล้อมที่มีการกัดกร่อนอย่างรุนแรงการหุ้มด้วยอลูมิเนียมบริสุทธิ์หรือชั้นโลหะผสมที่ทนต่อการกัดกร่อนอาจได้รับการพิจารณา แต่เพิ่มน้ำหนักและค่าใช้จ่าย

ข้อควรพิจารณาในการออกแบบ:

ช่วงอุณหภูมิการทำงาน: -60 ระดับถึง +100 องศา (ความแข็งแรงลดลงอย่างมีนัยสำคัญเหนือสิ่งนี้)

ประสิทธิภาพการแช่แข็ง: เพิ่มความแข็งแรงเล็กน้อยที่อุณหภูมิต่ำความเหนียวยังคงดีไม่มีการเปลี่ยนแปลงที่เปราะบาง

คุณสมบัติแม่เหล็ก: ไม่ใช่แม่เหล็ก

ความสามารถในการรีไซเคิลได้: วัสดุรีไซเคิลที่มีมูลค่าสูง

ความเสถียรของมิติ: ยอดเยี่ยมในอุณหภูมิ T651 เหมาะสำหรับการตัดเฉือนที่แม่นยำ

อัตราส่วนความแข็งแรงต่อน้ำหนัก: ในระดับสูงสุดสำหรับโลหะผสมอลูมิเนียมเหมาะสำหรับวัสดุการบินและอวกาศ

ขั้นตอนการทดสอบมาตรฐาน:

องค์ประกอบทางเคมี:

สเปกโทรสโกปีการปล่อยแสง

ฟิวชั่นก๊าซเฉื่อย (ปริมาณไฮโดรเจน)

การตรวจสอบองค์ประกอบการผสมและเนื้อหาที่ไม่บริสุทธิ์ทั้งหมด

การทดสอบเชิงกล:

การทดสอบแรงดึง (เรเดียล, แทนเจนต์, แกน)

การทดสอบความแข็ง (Brinell หลายสถานที่)

การทดสอบความเหนียวแตกหัก (K1C, ต่อ ASTM E399)

การทดสอบความเหนื่อยล้า (ตามที่ต้องการ E . g ., การหมุนความเมื่อยล้า, อัตราการเติบโตของรอยแตก)

การทดสอบการแตกร้าวของการกัดกร่อนของความเครียด (SCC, ASTM G44, G47) โดยเฉพาะอย่างยิ่งสำหรับ T6 Temper

การทดสอบแบบไม่ทำลาย:

การตรวจสอบอัลตราโซนิก (ปริมาตร 100% ต่อ AMS 2630 Class A1, AMS-Std -2154 หรือ ASTM E2375 ระดับ 2)

การทดสอบกระแสไฟฟ้าวน (ข้อบกพร่องของพื้นผิวและพื้นผิวใกล้)

การตรวจสอบ penetrant (ข้อบกพร่องของพื้นผิว)

การทดสอบด้วยรังสี (ข้อบกพร่องภายใน macroscopic)

การวิเคราะห์โครงสร้างจุลภาค:

การกำหนดขนาดเกรน

การตรวจสอบรูปแบบการไหลของธัญพืช

การประเมินผลการตกตะกอน (TEM/SEM)

การประเมินระดับปริญญาการตกผลึก

การตรวจสอบมิติ:

CMM (เครื่องวัดพิกัด) การตรวจสอบ

เส้นผ่านศูนย์กลางด้านนอกเส้นผ่านศูนย์กลางด้านในความหนาของผนังความสูงความเรียบความเข้มข้น ฯลฯ .

การรับรองมาตรฐาน:

รายงานการทดสอบโรงสี (en 10204 3.1 หรือ 3.2)

การรับรองการวิเคราะห์ทางเคมี

การรับรองคุณสมบัติทางกล

การรักษาด้วยความร้อน/การรับรองการปลอมแปลง

ใบรับรองการทดสอบแบบไม่ทำลายล้าง

ความสอดคล้องกับ AMS 4133 (การตีพิมพ์แหวน), AMS 4145, ASTM B247 (การตีร่าง) และมาตรฐานการบินและอวกาศอื่น ๆ

การรับรองระบบการจัดการคุณภาพ AS9100 หรือ ISO 9001

แอปพลิเคชันหลัก:

การบินและอวกาศ:

ปลอกเครื่องยนต์, แหวนใบพัดคู่มือ

ส่วนประกอบกังหันอากาศยาน

สิ่งที่แนบมากับเกียร์

แหวนวงแหวนจรวดและขีปนาวุธ

การป้องกัน:

แหวนป้อมปืนทหารทหาร

ฐานปืนป้อมปืน

หน้าแปลนเรือแรงดันสูง

เครื่องจักรที่มีประสิทธิภาพสูง:

การแข่งขันที่มีเครื่องจักรกลหนัก

ส่วนประกอบการหมุนความเร็วสูง

ชิ้นส่วนโครงสร้างที่มีความแม่นยำ

อุปกรณ์อุตสาหกรรม:

ส่วนประกอบอุปกรณ์ขุดเจาะน้ำมันและก๊าซ

วาล์วและหน้าแปลน

ข้อดีของการออกแบบ:

อัตราส่วนความแข็งแรงต่อน้ำหนักสูงมากสำหรับการออกแบบที่มีน้ำหนักเบา

กระบวนการปลอมจะสร้างการไหลของธัญพืชที่ดีที่สุดปรับปรุงความแข็งแรงของความเมื่อยล้าและความเหนียวแตกหัก

ความสามารถในการกลืนได้ดี (สัมพันธ์กับเหล็กกล้าความแข็งแรงสูงพิเศษอื่น ๆ )

ความเครียดที่ตกค้างต่ำในอุณหภูมิ T651 ความเสถียรในมิติที่ดีเยี่ยมเหมาะสำหรับการตัดเฉือนที่แม่นยำ

ไม่มีแม่เหล็ก

ข้อ จำกัด ในการออกแบบ:

T6 Temper มีความไวต่อความเครียดการกัดกร่อนการกัดกร่อน (SCC) และการกัดกร่อนการขัดผิว; สำหรับแอปพลิเคชันที่สำคัญควรมีการพิจารณาอุณหภูมิที่สูงเกินไปเช่น T73, T74

การเชื่อมที่แย่มากไม่แนะนำให้เชื่อมแบบธรรมดา

การก่อตัวของเย็นไม่ดีมักเกิดขึ้นในสภาพที่อบอ่อน

ความต้านทานความร้อนไม่ดีประสิทธิภาพจะลดลงอย่างรวดเร็วที่อุณหภูมิสูง

ค่าใช้จ่ายค่อนข้างสูง

ข้อพิจารณาทางเศรษฐกิจ:

แหวนปลอม 7075 T6 เป็นวัสดุที่มีประสิทธิภาพสูงโดยมีต้นทุนเริ่มต้นสูงขึ้น

การปลอมที่ซับซ้อนการบำบัดความร้อนและกระบวนการตรวจสอบเพิ่มต้นทุนการผลิต

แม้จะมีค่าใช้จ่ายสูง แต่ความเหนือกว่าทำให้ไม่สามารถถูกแทนที่ได้ในแอพพลิเคชั่นที่ต้องการประสิทธิภาพและความน่าเชื่อถืออย่างมาก

ด้านความยั่งยืน:

7075 โลหะผสมเป็นวัสดุรีไซเคิลซึ่งมีส่วนร่วมในการหมุนเวียนของทรัพยากร

การออกแบบที่มีน้ำหนักเบาในการบินและอวกาศช่วยลดการใช้เชื้อเพลิงและการปล่อยคาร์บอน

อายุการใช้งานที่ยาวนานและความน่าเชื่อถือสูงลดการเปลี่ยนและการสร้างของเสีย

คำแนะนำการเลือกวัสดุ:

เลือกแหวนปลอม 7075 T6 เมื่อต้องการความแข็งแรงสูงสุดและน้ำหนักเบาและสภาพแวดล้อมการให้บริการนั้นไม่ได้มีการกัดกร่อนหรือมีมาตรการป้องกันที่มีประสิทธิภาพ

เหมาะสำหรับส่วนประกอบโครงสร้างรูปวงแหวนที่มีความเครียดสูงภาระอ่อนล้าและต้องการความน่าเชื่อถือสูง

สำหรับแอปพลิเคชันที่อาจสัมผัสกับการกัดกร่อนของความเครียดหรือความเสี่ยงการกัดกร่อนของการขัดผิวให้จัดลำดับความสำคัญอุณหภูมิที่สูงเกินไปของ 7075 (E . g ., T73, T74) หรือ 7050 โลหะผสมโลหะผสมโลหะผสม
