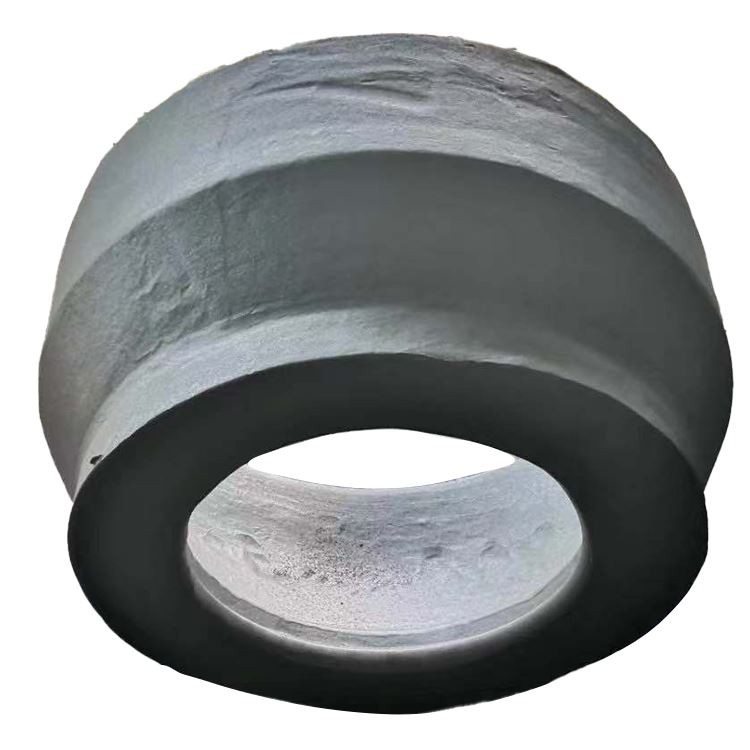

2618 อลูมิเนียมขนาดใหญ่ตาย

2618 อลูมิเนียมอัลลอยขนาดใหญ่การตีพิมพ์การตีพิมพ์เป็นส่วนประกอบของโลหะผสมอลูมิเนียมอุณหภูมิสูงที่ออกแบบมาเพื่อรักษาความแข็งแรงและความเหนื่อยล้าที่อุณหภูมิสูง (โดยทั่วไปจะสูงถึง 250 องศาถึง 300 องศาและสูงกว่าสำหรับระยะเวลาสั้น ๆ ) . ซีรี่ส์ Al-Cu-mg-ni-fe โดดเด่นด้วยการรวมองค์ประกอบของนิกเกิล (Ni) และธาตุเหล็ก (Fe) . องค์ประกอบเหล่านี้ก่อให้เกิดการกระจายตัวที่มีความเสถียรที่อุณหภูมิสูงเพิ่มความเสถียรของความร้อนจากโลหะผสม ลักษณะที่สำคัญสำหรับส่วนประกอบที่ทำงานภายใต้การเรียกร้องอุณหภูมิสูงและเงื่อนไขการโหลดวัฏจักร . 2618 มีการใช้งานขนาดใหญ่ที่ใช้กันอย่างแพร่หลายในส่วนประกอบเครื่องยนต์และอวกาศ (e . g ., การฉีดวัคซีนบีบอัด ประสิทธิภาพอุณหภูมิสูง .

องค์ประกอบการผสมหลัก:

Copper (Cu): 1.8-2.7% (องค์ประกอบการเสริมสร้างหลัก, รูปแบบal₂cu)

แมกนีเซียม (mg): 1.3-1.8% (เสริมความแข็งแกร่งด้วยทองแดงและรูปแบบเฟสmg₂si)

นิกเกิล (ni): 0.8-1.4% (ปรับปรุงความแข็งแรงและความเสถียรอุณหภูมิสูง, รูปแบบal₃ni, ฯลฯ .)

Iron (Fe): 0.8-1.4% (ปรับปรุงความแข็งแรงและความเสถียรอุณหภูมิสูง, รูปแบบal₃fe, ฯลฯ .))

ซิลิคอน (Si): 0.10-0.30% (ปรับการตอบสนองการรักษาความร้อนให้เหมาะสม)

วัสดุฐาน:

อลูมิเนียม (อัล): สมดุล

สิ่งสกปรกที่ควบคุม:

สังกะสี (Zn): สูงสุด 0.25%

แมงกานีส (MN): สูงสุด 0.10%

ไทเทเนียม (TI): สูงสุด 0.10%

โครเมียม (CR): สูงสุด 0.10%

องค์ประกอบอื่น ๆ : สูงสุด 0.05% ต่อคนรวมสูงสุด 0.15%

กระบวนการผลิต (สำหรับการตีพิมพ์ครั้งใหญ่): การผลิตการตีบแบบตายขนาดใหญ่ 2618 นั้นมีความอ่อนไหวอย่างยิ่งต่อการปลอมอุณหภูมิปริมาณการเสียรูปและการควบคุมกระบวนการบำบัดความร้อนโดยมีจุดประสงค์เพื่อเพิ่มความแข็งแรงและความเสถียรของอุณหภูมิสูงที่สุด .}

การเตรียมวัตถุดิบและแท่งขนาดใหญ่:

ความสมบูรณ์แบบที่มีคุณภาพสูง 2618 Ingot ขนาดใหญ่ได้รับการคัดเลือกเป็นการปลอมแปลงบิลเล็ต . การผลิตแบบ ingot ต้องใช้เทคนิคการหล่อขั้นสูง (เช่นการหล่อแบบกึ่งต่อเนื่อง) เพื่อให้แน่ใจว่าโครงสร้างภายในที่สม่ำเสมอ

Ingots จะต้องได้รับการวิเคราะห์องค์ประกอบทางเคมีที่เข้มงวดและการตรวจสอบอัลตราโซนิกเพื่อให้แน่ใจว่าคุณภาพของโลหะ .

pre-forging Multi-pass (ทำให้เสียและวาด):

โดยทั่วไปแล้วแท่งเหล็กขนาดใหญ่มักจะได้รับความผิดหวังหลายครั้งและการวาดรูปล่วงหน้าเพื่อทำลายโครงสร้างที่หยาบกร้าน, ปรับแต่งธัญพืช, กำจัดความพรุนภายในและการแยกภายในและสร้างโครงสร้างที่เหมือนกัน

Forging ล่วงหน้าจะดำเนินการบนไฮดรอลิกขนาดใหญ่หรือเครื่องอัดน้ำมันด้วยการควบคุมอุณหภูมิและปริมาณการเสียรูปที่แม่นยำ .}

การตัด:

บิลเล็ตถูกตัดอย่างแม่นยำตามขนาดที่ถูกบังคับล่วงหน้าและข้อกำหนดการปลอมขั้นสุดท้าย .

ความร้อน:

บิลเล็ตขนาดใหญ่มีความร้อนและช้าในเตาหลอมขนาดใหญ่ขั้นสูงเพื่อให้แน่ใจว่าการเจาะความร้อนอย่างละเอียด . ช่วงอุณหภูมิการปลอมสำหรับ 2618 นั้นแคบและต้องมีการควบคุมอย่างเข้มงวด (โดยทั่วไป 430-470 ระดับ)

การก่อตัวปลอมขนาดใหญ่:

การนัดหยุดงาน/แรงกดดันที่แม่นยำอย่างน้อยหนึ่งครั้งจะถูกนำไปใช้กับ 10, 000- ตันหรือแม้กระทั่งหลายหมื่นตันของการกดไฮดรอลิกขนาดใหญ่หรือการปลอมแปลงค้อน . การออกแบบที่ซับซ้อนมาก การสร้าง .

การตีเป็นขั้นตอน: สำหรับชิ้นส่วนที่ซับซ้อนมากหรือมีขนาดใหญ่มากการปลอมอาจดำเนินการในหลายขั้นตอนและขั้นตอนเพื่อค่อยๆสร้างรูปร่างสุดท้าย .

การตัดแต่ง:

หลังจากการตีแล้วแฟลชหนักรอบ ๆ รอบนอกของการปลอมขนาดใหญ่จะถูกลบออก .}

การบำบัดความร้อน:

การรักษาด้วยสารละลายความร้อน: การปลอมขนาดใหญ่นั้นถูกทำให้ร้อนในเตาบำบัดความร้อนขนาดใหญ่ที่ควบคุมได้อย่างแม่นยำถึงประมาณ 530 องศา± 5 องศาและจัดขึ้นในเวลาที่เพียงพอเพื่อให้องค์ประกอบการผสมสามารถละลายได้อย่างเต็มที่ในสารละลายที่เป็นของแข็ง . ความสม่ำเสมอที่อุณหภูมิสูงมาก .}

การดับ: การระบายความร้อนอย่างรวดเร็วจากอุณหภูมิการแก้ปัญหา . สำหรับการตีพิมพ์ขนาดใหญ่ถังดับขนาดใหญ่มักใช้สำหรับการดับน้ำอุ่น (ประมาณ . 60-100 องศา) เพื่อลดความเครียดจากการดับและความเสี่ยงในการแตก

การรักษาผู้สูงอายุ:

T61 อารมณ์: นี่คืออารมณ์ที่ใช้กันมากที่สุดสำหรับ 2618, ทำได้ผ่านการชราภาพเทียม (โดยทั่วไปที่ 190-200 ระดับการถือครองนานขึ้นเช่น 10-20 ชั่วโมง) เพื่อให้ได้การเสริมสร้างความเข้มแข็ง .}

การบรรเทาแรงดึง/การบีบอัดขนาดใหญ่ (e . g ., t6151):

หลังจากดับการโพ้นของขนาดใหญ่มักจะต้องลดความเครียดโดยใช้เครื่องดึงแรงดึงหรือเครื่องบีบอัดขนาดใหญ่เพื่อลดความเครียดที่เหลืออยู่อย่างมีนัยสำคัญลดการบิดเบือนการตัดเฉือนและปรับปรุงความเสถียรของมิติ . ขั้นตอนนี้มีความสำคัญอย่างยิ่งสำหรับส่วนประกอบขนาดใหญ่ สำหรับชิ้นส่วนบริการที่อุณหภูมิสูงความเครียดที่เหลืออาจส่งผลต่อพฤติกรรมการคืบและอายุการใช้งานความเมื่อยล้าความร้อน .

การตกแต่งและการตรวจสอบ:

deburring, shot peening (ปรับปรุงประสิทธิภาพความเหนื่อยล้า), การตรวจสอบมิติ, การตรวจสอบคุณภาพพื้นผิว .

ในที่สุดการทดสอบแบบไม่ทำลายล้างที่ครอบคลุม (e . g ., อัลตราโซนิก, penetrant, กระแสวน) และการทดสอบคุณสมบัติเชิงกลจะดำเนินการเพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามข้อกำหนดด้านการบินและอวกาศที่เกี่ยวข้องสูงสุด .}}}}

2618 การตีพิมพ์เทียมขนาดใหญ่ในอารมณ์ T61 แสดงความแข็งแรงอุณหภูมิสูงที่เป็นเอกลักษณ์ความแข็งแรงของอุณหภูมิห้องพักที่ดีและประสิทธิภาพความเหนื่อยล้าที่ยอดเยี่ยมทำให้พวกเขาเป็นตัวเลือกที่ต้องการสำหรับการใช้งานที่อุณหภูมิสูง . ตัวบ่งชี้ประสิทธิภาพของพวกเขา เส้นทาง .

ความสม่ำเสมอของทรัพย์สินและ anisotropy:

ขนาดและน้ำหนักของการตีพิมพ์ครั้งใหญ่ทำให้สมบัติเชิงกลภายในความท้าทายโดยเฉพาะอย่างยิ่งเกี่ยวกับประสิทธิภาพที่อุณหภูมิสูง . อย่างไรก็ตามการปลอมขั้นสูงและกระบวนการบำบัดความร้อนช่วยเพิ่มความสม่ำเสมอของทรัพย์สินสูงสุด .}

การควบคุมการไหลของเมล็ดข้าวที่แม่นยำช่วยให้ประสิทธิภาพที่ดีที่สุดในทิศทางการโหลดหลักและปรับปรุงคุณสมบัติตามขวางและระยะสั้นลดลงโดยรวม anisotropy โดยเฉพาะอย่างยิ่งสำหรับประสิทธิภาพอุณหภูมิสูงในพื้นที่วิกฤต .}

โครงสร้างจุลภาคของ 2618 การตีพิมพ์ขนาดใหญ่เป็นหลักคือการรับประกันพื้นฐานของความแข็งแรงอุณหภูมิสูงความต้านทานการคืบและประสิทธิภาพความเหนื่อยล้า .}

คุณสมบัติทางจุลภาคที่สำคัญ:

โครงสร้างข้าวที่ได้รับการกลั่นสม่ำเสมอและหนาแน่น:

หลังจากที่ทำให้เสียชีวิตและตายด้วยอัตราส่วนการปลอมขนาดใหญ่แล้วธัญพืชที่มีการหล่อแบบหยาบจะถูกทำลายลงอย่างทั่วถึงการก่อตัวได้ดีสม่ำเสมอและหนาแน่นธัญพืชตกผลึก . สิ่งนี้ช่วยลดความบกพร่องในการหล่อ {2

การกระจายตัวที่เสถียรที่เกิดขึ้นจากองค์ประกอบ Ni และ Fe (e . g ., al₃ni, al₉feni) ขอบเขตเกรนที่มีประสิทธิภาพที่อุณหภูมิสูงยับยั้งการเจริญเติบโตของเม็ดและการคืบ

การไหลของธัญพืชอย่างต่อเนื่องสอดคล้องกับรูปร่างส่วนหนึ่ง:

นี่คือลักษณะที่สำคัญที่สุดและข้อได้เปรียบของการตีพิมพ์ครั้งใหญ่ . เมื่อโลหะไหลเข้าภายในโพรงตายขนาดใหญ่ธัญพืชของมันจะยาวและก่อตัวเป็นเส้นการไหลของเส้นใยอย่างต่อเนื่องซึ่งสอดคล้องกับโครงสร้างภายนอกและภายในที่ซับซ้อนของชิ้นส่วน .}}

การจัดแนวการไหลของเมล็ดนี้กับทิศทางความเครียดหลักของชิ้นส่วนภายใต้สภาวะการทำงานจริงถ่ายโอนโหลดได้อย่างมีประสิทธิภาพช่วยปรับปรุงประสิทธิภาพความเหนื่อยล้าของชิ้นส่วนอย่างมีนัยสำคัญการกระแทกความเหนียวและการคืบคลานอุณหภูมิสูงและความต้านทานความร้อนในพื้นที่ความเครียดที่สำคัญ (. g . และความต่อเนื่องของการไหลของธัญพืชมีความสำคัญต่อความสมบูรณ์ของโครงสร้างโดยรวม .

การควบคุมที่แม่นยำและการกระจายที่สม่ำเสมอของเฟสเสริมความแข็งแกร่ง (precipitates):

หลังจากการควบคุมความร้อนและความชราที่ควบคุมอย่างเข้มงวดขั้นตอนการเสริมความแข็งแรงหลัก (e . g ., al₂cu, s 'เฟสal₂cumgและสารประกอบ intermetallic ที่มีเสถียร

สำหรับการตีพิมพ์ 2618 ขนาดใหญ่การรักษาผู้สูงอายุ (T61 Temper) มีจุดมุ่งหมายเพื่อสร้างเฟสเสริมความแข็งแกร่งด้วยความมั่นคงสูงมากที่อุณหภูมิสูงโดยเฉพาะอย่างยิ่งผู้ที่อุดมไปด้วยสารประกอบ Ni และ Fe intermetallic ซึ่งทนต่อการสั่นและการสลายตัว

ความสะอาดทางโลหะวิทยาสูงและอัตราข้อบกพร่องต่ำ:

การตีพิมพ์ครั้งใหญ่มีโครงสร้างภายในที่หนาแน่นโดยปราศจากข้อบกพร่องในการหล่อ . ผ่านการควบคุมเนื้อหาของวัตถุดิบอย่างเข้มงวดการก่อตัวของเฟสที่อุดมด้วยเหล็กที่อุดมด้วยเหล็กหรือซิลิคอนที่อุดมด้วยอันตรายลดลงทำให้การอภิปรายของวัสดุที่มีความทนทาน การตรวจสอบอัลตราโซนิก 100% เพื่อคุณภาพภายใน .

2618 อลูมิเนียมอัลลอยด์ขนาดใหญ่ที่ถูกตีพิมพ์จะถูกนำไปใช้ในสาขาที่มีข้อกำหนดที่เข้มงวดสำหรับความแม่นยำมิติและความคลาดเคลื่อนทางเรขาคณิตและสามารถบรรลุการผลิตรูปร่างที่ซับซ้อนและใกล้เคียงกับเน็ต .}

ความสามารถในการปรับแต่ง:

โดยทั่วไปแล้วการตีพิมพ์ใหม่ขนาดใหญ่จะถูกปรับแต่งอย่างสูงผลิตขึ้นอยู่กับโมเดล CAD ที่ซับซ้อนและภาพวาดทางวิศวกรรมที่ลูกค้าจัดทำขึ้นโดยลูกค้า .

ผู้ผลิตจะต้องมีความสามารถในการออกแบบและการผลิตที่แข็งแกร่งเช่นเดียวกับการปลอมแปลงขนาดใหญ่และอุปกรณ์บำบัดความร้อน .}

บริการเต็มรูปแบบสามารถให้บริการได้ตั้งแต่วัตถุดิบล่วงหน้าการตีตายการบำบัดความร้อนการบรรเทาความเครียดไปจนถึงการตัดเฉือนแบบหยาบ/เสร็จสิ้น .}

คุณสมบัติของโลหะผสม 2618 นั้นขึ้นอยู่กับการรักษาด้วยความร้อนโดยเฉพาะอย่างยิ่งการรักษาอายุ . สำหรับการตีพิมพ์ขนาดใหญ่ความสม่ำเสมอและความลึกของการรักษาความร้อนเป็นความท้าทายที่สำคัญ .}

คำแนะนำการเลือกอารมณ์:

T61 อารมณ์: นี่คืออารมณ์ที่ได้มาตรฐานและเป็นที่ต้องการสำหรับการตีพิมพ์ 2618 ขนาดใหญ่ให้ความแข็งแรงความต้านทานการคืบและประสิทธิภาพความเหนื่อยล้าจากความร้อนที่ต้องการโดยโลหะผสม 2618 ที่อุณหภูมิสูง .}

T6151 อารมณ์: สำหรับความหนาหรือความแม่นยำที่มีความแม่นยำในการตีบขนาดใหญ่การเลือกอารมณ์ T6151 สามารถลดความเครียดที่ตกค้างในการดับได้อย่างมีประสิทธิภาพซึ่งจะช่วยลดการบิดเบือนการตัดเฉือนและปรับปรุงความเสถียรของมิติซึ่งเป็นสิ่งสำคัญสำหรับการรักษาความเหมาะสมและลดความเข้มข้นของความเครียดที่อุณหภูมิสูง .}}}

การตัดเฉือนของ 2618 การตีพิมพ์ขนาดใหญ่โดยทั่วไปต้องใช้เครื่องมือตัดประสิทธิภาพสูงและกระบวนการที่เหมาะสมที่สุด ความสามารถในการเชื่อมของมันไม่ดี .

คำแนะนำการประดิษฐ์:

ความสามารถกล: 2618 ใน T61 Temper มีความแข็งสูง ความสามารถในการใช้งานได้ดี แต่มีความอ่อนไหวต่อการสึกหรอของเครื่องมือ . สำหรับส่วนประกอบขนาดใหญ่ที่มีค่าใช้จ่ายเครื่องจักรขนาดใหญ่เครื่องมือเครื่องจักรกำลังแรงสูงและมีความแข็งแกร่งสูงและการหล่อลื่นระบายความร้อนที่เพียงพอ

ความเครียดที่เหลืออยู่: การตีพิมพ์ขนาดใหญ่มีความเครียดที่เหลืออยู่สูงหลังจากดับ . อารมณ์ T6151 (รวมถึงการบรรเทาความเครียดแรงดึง) สามารถควบคุมการบิดเบือนการตัดเฉือนได้อย่างมีประสิทธิภาพซึ่งเป็นสิ่งสำคัญสำหรับความเสถียรมิติและประสิทธิภาพการคืบของส่วนประกอบที่มีอุณหภูมิสูง จ้าง .

การเชื่อมได้: ความสามารถในการเชื่อมฟิวชั่นทั่วไปของโลหะผสม 2618 นั้นแย่มากมีแนวโน้มที่จะเกิดการแตกร้อนและการสูญเสียความแข็งแรงของข้อต่ออย่างรุนแรงและไม่เหมาะสำหรับการเชื่อมโครงสร้าง . สำหรับการใช้งานการเชื่อมต่อการเชื่อมต่อที่มีความแข็งแรงสูง ประสิทธิภาพอุณหภูมิสูง .

ความต้านทานการกัดกร่อนของอัลลอยอลูมิเนียมขนาดใหญ่ 2618 การตีพิมพ์การตีพิมพ์แบบทั่วไปนั้นค่อนข้างทั่วไปโดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ชื้นหรือคลอไรด์ต้องมีการป้องกันเพิ่มเติม .

กลยุทธ์การป้องกันการกัดกร่อน:

การเลือกโลหะผสมและอารมณ์: เนื้อหาทองแดงของ 2618 โลหะผสมทำให้ความต้านทานการกัดกร่อนต่ำกว่าโลหะผสมซีรี่ส์ 6xxx แต่โดยทั่วไปแล้วการแลกเปลี่ยนนี้จะได้รับการยอมรับเพื่อให้ได้ประสิทธิภาพอุณหภูมิสูง .}

การรักษาพื้นผิว:

อโนไดซ์: วิธีการป้องกันที่พบได้บ่อยที่สุดและมีประสิทธิภาพสร้างฟิล์มออกไซด์หนาแน่นบนพื้นผิวการตีเพิ่มการกัดกร่อนและความต้านทานการสึกหรอ . สำหรับส่วนประกอบขนาดใหญ่ขนาดของถังอะโนไดซ์และการควบคุมกระบวนการเป็นสิ่งสำคัญ .}}}

สารเคลือบผิว: ทำหน้าที่เป็นไพรเมอร์ที่ดีสำหรับสีหรือกาวโดยให้การป้องกันการกัดกร่อนเพิ่มเติม .

ระบบการเคลือบประสิทธิภาพสูง: การเคลือบป้องกันการกัดกร่อนที่มีประสิทธิภาพสูงหลายชั้นสามารถนำไปใช้ในสภาพแวดล้อมที่มีการกัดกร่อนอย่างมากโดยเฉพาะอย่างยิ่งในโซนการเปิดรับอุณหภูมิสูง .

การจัดการการกัดกร่อนของกัลวานิก: เมื่อสัมผัสกับโลหะที่เข้ากันไม่ได้ต้องมีมาตรการแยกอย่างเข้มงวด (e . g ., ปะเก็น, ฉนวนเคลือบ, การปิดผนึก, ยาแนว) เพื่อป้องกันการกัดกร่อนของกัลวานิกซึ่งมีความสำคัญอย่างยิ่งในโครงสร้างที่ซับซ้อนขนาดใหญ่ .}}

คุณสมบัติทางกายภาพของอลูมิเนียมอัลลอยด์ขนาดใหญ่ 2618 การตีพิมพ์การตีพิมพ์เป็นข้อมูลอินพุตที่สำคัญในการออกแบบส่วนประกอบโครงสร้างอุณหภูมิสูง .}

ข้อควรพิจารณาในการออกแบบ:

ความแข็งแรงและความมั่นคงอุณหภูมิสูง: การเก็บรักษาความแข็งแรงของ 2618 ในช่วงอุณหภูมิ 200-300} เหนือกว่าอัลลอยอลูมิเนียมทั่วไปอื่น ๆ ซึ่งเป็นข้อได้เปรียบหลัก .

ประสิทธิภาพความเหนื่อยล้าที่ยอดเยี่ยมและความต้านทานการคืบ: กระบวนการปลอมรวมกับลักษณะของโลหะผสมทำให้เหมาะสำหรับส่วนประกอบเครื่องยนต์ที่อยู่ภายใต้การโหลดวัฏจักรอุณหภูมิสูง .}

อัตราส่วนความแข็งแรงต่อน้ำหนักสูงสุด (ที่อุณหภูมิสูง): ให้อัตราส่วนความแข็งแรงต่อน้ำหนักที่ยอดเยี่ยมในสภาพแวดล้อมที่อุณหภูมิสูงเหมาะสำหรับการลดน้ำหนักและปรับปรุงอัตราส่วนแรงขับต่อน้ำหนักในแอโรจิน .}

การรวมรูปร่างที่ซับซ้อนขนาดใหญ่: การปลอมแปลงขนาดใหญ่สามารถผลิตรูปทรงเรขาคณิตที่ซับซ้อนใกล้เน็ตการรวมฟังก์ชั่นหลายฟังก์

การควบคุมความเครียดที่เหลืออยู่: การควบคุมความเครียดที่ตกค้างในการตีพิมพ์ครั้งใหญ่เป็นจุดสนใจหลักในการออกแบบและการประมวลผลซึ่งมีผลต่อความเสถียรของมิติและพฤติกรรมการคืบอุณหภูมิสูง .}

ข้อ จำกัด ในการออกแบบ:

ราคาสูง: ต้นทุนวัตถุดิบ, ต้นทุนการพัฒนาตาย, การลงทุนอุปกรณ์ปลอมและต้นทุนการตัดเฉือนที่แม่นยำนั้นสูงมาก จำกัด แอปพลิเคชันที่แพร่หลาย .

วงจรการผลิตที่ยาวนาน: การออกแบบและการผลิตตายสำหรับการตีพิมพ์ขนาดใหญ่ที่ซับซ้อนเช่นเดียวกับวัฏจักรการปลอมหลายครั้งและวัฏจักรการบำบัดความร้อนมีความยาวต้องการการวางแผนการผลิตที่แม่นยำ .}

ความสามารถในการเชื่อมได้ไม่ดี: วิธีการเชื่อมฟิวชั่นแบบดั้งเดิมโดยทั่วไปไม่ได้ใช้สำหรับโครงสร้างแบริ่งโหลดขนาดใหญ่ 2618 .

ความแข็งแรงของอุณหภูมิห้องพักต่ำกว่าซีรี่ส์ 7xxx: ความแข็งแรงของอุณหภูมิห้องไม่สูงเท่าโลหะผสมที่มีความแข็งแรงสูงเป็นพิเศษเช่น 7075 แต่ข้อได้เปรียบของมันจะกลายเป็นสิ่งสำคัญที่อุณหภูมิสูง .}

การพิจารณาทางเศรษฐกิจและความยั่งยืน:

แอปพลิเคชันที่มีมูลค่าสูง: การตีพิมพ์ 2618 ขนาดใหญ่ส่วนใหญ่ใช้ในสาขาการบินและอวกาศเชิงกลยุทธ์ที่มีความต้องการสูงมากสำหรับประสิทธิภาพความน่าเชื่อถือและความปลอดภัยซึ่งค่าใช้จ่ายสูงของพวกเขาถูกชดเชยด้วยการปรับปรุงประสิทธิภาพที่สำคัญและระยะขอบความปลอดภัยที่พวกเขาให้ .}

ประสิทธิภาพการใช้วัสดุ: เทคโนโลยีการสร้างรูปทรงสูงใกล้กับเน็ตขั้นสูงและการตัดเฉือนที่มีความแม่นยำสามารถลดขยะของวัสดุได้แม้ว่าสำหรับชิ้นส่วนขนาดใหญ่ค่าปรับเครื่องจักรยังคงเป็นรูปธรรม .}

ความเป็นมิตรต่อสิ่งแวดล้อม: โลหะผสมอลูมิเนียมสามารถรีไซเคิลได้สูงจัดแนวกับการผลิตสีเขียวและหลักการเศรษฐกิจแบบวงกลม .

เพิ่มความปลอดภัย: ประสิทธิภาพที่อุณหภูมิสูงที่เหนือกว่าช่วยเพิ่มความปลอดภัยของอุปกรณ์ที่สำคัญเช่น Aero-Engines ซึ่งเป็นการรวมตัวสูงสุดของค่า .}

ป้ายกำกับยอดนิยม: 2618 อลูมิเนียมขนาดใหญ่ที่ถูกตีบ, จีน 2618 อลูมิเนียมขนาดใหญ่ตายผู้ผลิต, ซัพพลายเออร์, โรงงาน, ท่ออลูมิเนียมที่มีความยืดหยุ่น, ท่ออัดรีดอลูมิเนียม, ขนาดการปลอมอลูมิเนียม, ท่ออลูมิเนียมที่อัดขึ้นมาสำหรับอุปกรณ์อิเล็กทรอนิกส์, เส้นผ่านศูนย์กลางของหลอดอลูมิเนียม, หลอดอลูมิเนียมที่แข็งแกร่ง
