6082 อลูมิเนียมอัลลอยขนาดใหญ่ตาย

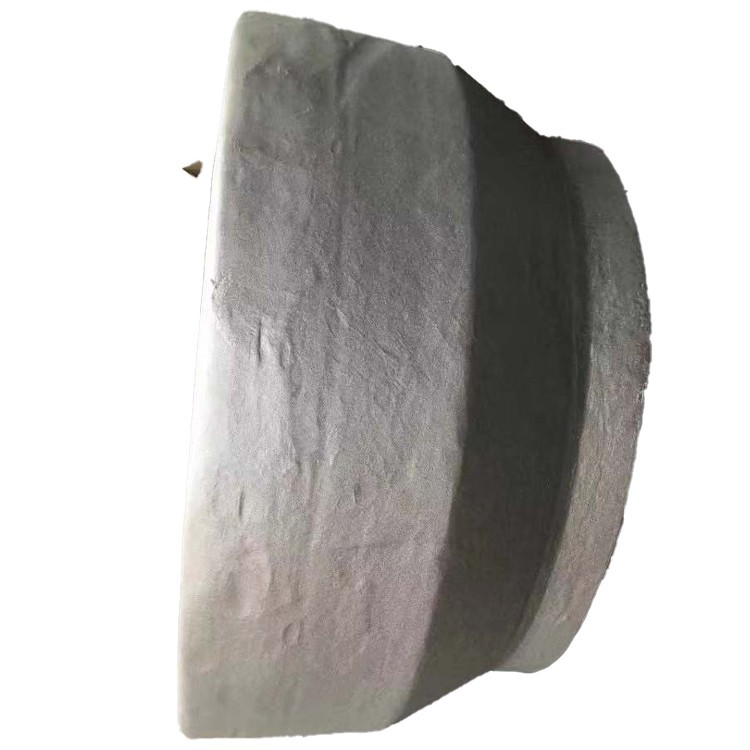

6082 อลูมิเนียมอัลลอยอลูมิเนียมขนาดใหญ่ที่ใช้โดยทั่วไปใช้วัสดุความแข็งแรงปานกลางถึงสูงในภาควิศวกรรมโครงสร้างและการขนส่งที่ผลิตผ่านกระบวนการปลอมแปลงเพื่อสร้างส่วนประกอบที่มีรูปร่างซับซ้อนขนาดใหญ่ . 6082 เป็นอัลลีย์อัล-Mg-Si มันโดดเด่นด้วยความแข็งแรงสูงกว่า 6061 โดยเฉพาะอย่างยิ่งในอารมณ์ T6 ในขณะที่รักษาคุณสมบัติโดยรวมที่ดีของอัลลอยด์ซีรีย์ 6xxx . การปลอมแปลงการตายขนาดใหญ่มักใช้ในส่วนประกอบโครงสร้างที่มีความต้องการความแข็งแรงความแข็งความต้านทานการกัดกร่อน ชิ้นส่วน . ผ่านการตีตายขนาดใหญ่คุณสมบัติเชิงกลและความสม่ำเสมอของโครงสร้างจุลภาคของโลหะผสม 6082 นั้นได้รับการปรับปรุงอย่างมีนัยสำคัญและโครงสร้างเม็ดหนาแน่นและการไหลของเม็ดต่อเนื่องที่เกิดขึ้นในระหว่างการปลอม

องค์ประกอบการผสมหลัก:

แมงกานีส (MN): 0.40-1.0% (ปรับปรุงความแข็งแรงปรับแต่งธัญพืช)

แมกนีเซียม (mg): 0.6-1.2% (รูปแบบการเสริมสร้างMg₂siด้วยซิลิกอน)

ซิลิคอน (Si): 0.7-1.3% (รูปแบบการเสริมสร้างMg₂siด้วยแมกนีเซียม)

Chromium (Cr): 0.04-0.25% (ยับยั้งการตกผลึกใหม่, ปรับปรุงความเหนียว, อาจเพิ่มความต้านทานการกัดกร่อน)

วัสดุฐาน:

อลูมิเนียม (อัล): สมดุล

สิ่งสกปรกที่ควบคุม:

Iron (Fe): สูงสุด 0.50%

ทองแดง (Cu): สูงสุด 0.10%

สังกะสี (Zn): สูงสุด 0.20%

ไทเทเนียม (TI): สูงสุด 0.10%

องค์ประกอบอื่น ๆ : สูงสุด 0.05% ต่อคนรวมสูงสุด 0.15%

กระบวนการผลิต (สำหรับการตีพิมพ์ครั้งใหญ่): กระบวนการผลิตสำหรับ 6082 การตีพิมพ์ขนาดใหญ่นั้นคล้ายกับ 6061 แต่มีข้อกำหนดที่สูงขึ้นสำหรับอัตราส่วนการปลอมแปลงและความสม่ำเสมอในการรักษาความร้อนเพื่อให้แน่ใจว่าศักยภาพของความแข็งแรงที่มากขึ้นนั้นได้รับการรับรู้อย่างเต็มที่ .

การเตรียมวัตถุดิบและแท่งขนาดใหญ่:

แท่งขนาดใหญ่ขนาดใหญ่ 6082 ขนาดใหญ่หรือแท่งที่มีขนาดใหญ่ถูกเลือกเป็นการปลอมแปลงบิลเล็ต . การผลิตแบบ ingot ต้องใช้เทคนิคการหล่อขั้นสูงเพื่อให้แน่ใจว่าโครงสร้างภายในที่สม่ำเสมอไม่มีข้อบกพร่องของ macroscopic และการแยกขั้นต่ำ .}

Ingots ต้องผ่านการวิเคราะห์องค์ประกอบทางเคมีและการตรวจสอบอัลตราโซนิกเพื่อให้แน่ใจว่าคุณภาพของโลหะ .

pre-forging Multi-pass (ทำให้เสียและวาด):

โดยทั่วไปแล้วแท่งเหล็กขนาดใหญ่มักจะได้รับความผิดหวังหลายครั้งและการวาดรูปล่วงหน้าเพื่อทำลายโครงสร้างที่หยาบกร้าน, ปรับแต่งธัญพืช, กำจัดความพรุนภายในและการแยกภายในและสร้างโครงสร้างที่เหมือนกัน

Forging ล่วงหน้าจะดำเนินการบนไฮดรอลิกขนาดใหญ่หรือการกดน้ำมันด้วยการควบคุมอุณหภูมิและปริมาณการเสียรูปที่แม่นยำ .

การตัด:

บิลเล็ตถูกตัดอย่างแม่นยำตามขนาดที่ถูกบังคับล่วงหน้าและข้อกำหนดการปลอมขั้นสุดท้าย .

ความร้อน:

บิลเล็ตขนาดใหญ่มีความสม่ำเสมอและช้าในเตาหลอมขนาดใหญ่เพื่อให้แน่ใจว่าการเจาะความร้อนอย่างละเอียด . ช่วงอุณหภูมิการปลอมสำหรับ 6082 (โดยทั่วไป 400-500 องศา) จะต้องควบคุมอย่างเข้มงวดเพื่อหลีกเลี่ยงความร้อนสูงเกินไป .}}

การก่อตัวปลอมขนาดใหญ่:

การนัดหยุดงาน/แรงกดดันที่แม่นยำอย่างน้อยหนึ่งครั้งจะถูกนำไปใช้กับ 10, 000- ตันหรือแม้กระทั่งหลายหมื่นตันของการกดไฮดรอลิกขนาดใหญ่หรือการปลอมแปลงค้อน . การออกแบบที่ซับซ้อนใช้เทคนิคการจำลอง CAE

การตีเป็นขั้นตอน: สำหรับชิ้นส่วนที่ซับซ้อนมากหรือมีขนาดใหญ่มากการปลอมอาจดำเนินการในหลายขั้นตอนและขั้นตอนเพื่อค่อยๆสร้างรูปร่างสุดท้าย .

การตัดแต่ง:

หลังจากการตีแล้วแฟลชหนักรอบ ๆ รอบนอกของการปลอมขนาดใหญ่จะถูกลบออก .}

การบำบัดความร้อน:

การรักษาด้วยสารละลายความร้อน: การปลอมขนาดใหญ่นั้นถูกทำให้ร้อนในเตาบำบัดความร้อนขนาดใหญ่ที่ควบคุมได้อย่างแม่นยำถึงประมาณ 540 องศา± 5 องศาและจัดขึ้นในเวลาที่เพียงพอเพื่อให้องค์ประกอบการผสมสามารถละลายได้อย่างเต็มที่ในสารละลายที่เป็นของแข็ง . แม้ว่า 6082 จะมีความไวต่อการดับต่ำ

การดับ: การระบายความร้อนอย่างรวดเร็วจากอุณหภูมิการแก้ปัญหา . สำหรับการตีพิมพ์ขนาดใหญ่ถังดับขนาดใหญ่มักใช้สำหรับการดับน้ำ (อุณหภูมิห้องหรือน้ำอุ่น) เสริมด้วยการไหลเวียนที่ถูกบังคับ

การรักษาผู้สูงอายุ:

T6 อุณหภูมิ: การรักษาอายุการใช้งานเทียมมาตรฐาน (ประมาณ . 160-180 ระดับสำหรับ 8-18 ชั่วโมง) เพื่อให้ได้ความแข็งแรงและความแข็งสูงสุด . นี่คืออารมณ์ที่ใช้กันมากที่สุดสำหรับการให้อภัยขนาดใหญ่ 6082 .}

การยืดเส้นยืดและการบรรเทาความเครียด (ถ้าจำเป็น):

อาจจำเป็นต้องมีการยืดกลไกเชิงกลหลังจากดับเพื่อแก้ไขขนาดและรูปร่าง .

สำหรับชิ้นส่วนที่มีความแม่นยำสูงบางส่วนหรือชิ้นส่วนที่ต้องการการกลั่นกรองการลดแรงดึงหรือการบีบอัดความเครียด (e . G ., T651 Temper) สามารถดำเนินการเพื่อลดความเครียดที่เหลืออยู่

การตกแต่งและการตรวจสอบ:

deburring, shot peening (ปรับปรุงประสิทธิภาพความเหนื่อยล้า), การตรวจสอบมิติ, การตรวจสอบคุณภาพพื้นผิว .

ในที่สุดการทดสอบแบบ nondestructive ที่ครอบคลุม (e . g ., อัลตราโซนิก, penetrant) และการทดสอบคุณสมบัติเชิงกลจะดำเนินการเพื่อให้แน่ใจว่าผลิตภัณฑ์เป็นไปตามมาตรฐานที่เกี่ยวข้อง .}

6082 การตีพิมพ์ครั้งใหญ่ในอารมณ์ T6 แสดงความแข็งแรงปานกลางถึงสูงความเหนียวที่ยอดเยี่ยมและประสิทธิภาพความเหนื่อยล้าทำให้เป็นหนึ่งในเกรดที่แข็งแกร่งที่สุดในอัลลอยด์ซีรีย์ 6xxx . ตัวบ่งชี้ประสิทธิภาพของพวกเขามักจะต้องใช้มาตรฐานอุตสาหกรรมที่มีความยาว เส้นทาง .

ความสม่ำเสมอของทรัพย์สินและ anisotropy:

ขนาดและน้ำหนักของการตีพิมพ์ครั้งใหญ่ทำให้สมบัติเชิงกลภายในความท้าทาย . อย่างไรก็ตามกระบวนการปลอมและกระบวนการบำบัดความร้อนขั้นสูงเพิ่มความสม่ำเสมอของคุณสมบัติสูงสุด .

6082 อัลลอยด์มี anisotropy ค่อนข้างต่ำและการปลอมแปลงการปรับโครงสร้างภายในให้เหมาะสมยิ่งขึ้นส่งผลให้ความแตกต่างของคุณสมบัติที่เล็กลงในทิศทางต่าง ๆ ซึ่งเป็นสิ่งสำคัญสำหรับความน่าเชื่อถือของส่วนประกอบโครงสร้างขนาดใหญ่ .}

โครงสร้างจุลภาคของ 6082 การปลอมแปลงการตายขนาดใหญ่คือการรับประกันพื้นฐานของประสิทธิภาพโดยรวมที่ดีของพวกเขา .

คุณสมบัติทางจุลภาคที่สำคัญ:

โครงสร้างข้าวที่ได้รับการกลั่นสม่ำเสมอและหนาแน่น:

หลังจากที่ทำให้เสียชีวิตและตายด้วยอัตราส่วนการปลอมขนาดใหญ่แล้วธัญพืชที่มีการหล่อแบบหยาบจะถูกทำลายลงอย่างทั่วถึงการก่อตัวได้ดีสม่ำเสมอและหนาแน่นธัญพืชตกผลึก . สิ่งนี้ช่วยลดความบกพร่องในการหล่อ {2

dispersoids ที่เกิดขึ้นจากองค์ประกอบเช่นแมงกานีส (MN) และโครเมียม (CR) (e . g ., almnsi, alcrsi) ขอบเขตของเม็ดเกรนอย่างมีประสิทธิภาพยับยั้งการเจริญเติบโตของเม็ดมากเกินไป

การไหลของธัญพืชอย่างต่อเนื่องสอดคล้องกับรูปร่างส่วนหนึ่ง:

นี่คือลักษณะที่สำคัญที่สุดและข้อได้เปรียบของการตีพิมพ์ครั้งใหญ่ . เมื่อโลหะไหลเข้าภายในโพรงตายขนาดใหญ่ธัญพืชของมันจะยาวและก่อตัวเป็นเส้นการไหลของเส้นใยอย่างต่อเนื่องซึ่งสอดคล้องกับโครงสร้างภายนอกและภายในที่ซับซ้อนของชิ้นส่วน .}}

การจัดแนวการไหลของเมล็ดนี้กับทิศทางความเครียดหลักของชิ้นส่วนภายใต้สภาวะการทำงานจริงถ่ายโอนโหลดได้อย่างมีประสิทธิภาพปรับปรุงประสิทธิภาพความเหนื่อยล้าของชิ้นส่วนและความเหนียวกระแทกอย่างมีนัยสำคัญในพื้นที่ความเครียดที่สำคัญ (e . g ., การเชื่อมต่อขนาดใหญ่ ความสมบูรณ์ .

การกระจายที่สม่ำเสมอของขั้นตอนการเสริมสร้างความเข้มแข็ง (precipitates):

หลังจากการรักษาด้วยสารละลายที่ควบคุมอย่างเข้มงวดการรักษาความร้อนและความชราภาพขั้นตอนการเสริมความแข็งแกร่งหลักMg₂siตกตะกอนอย่างสม่ำเสมอในเมทริกซ์อลูมิเนียมที่มีขนาดที่เหมาะสมสัณฐานวิทยาและระยะห่าง .

พฤติกรรมการตกตะกอนของเฟสเสริมความแข็งแกร่งในโลหะผสม 6082 นั้นมีความเสถียรมีแนวโน้มน้อยกว่าการตกตะกอนขอบเขตของเม็ดต่อเนื่องซึ่งนำไปสู่ปัญหาความไวของ SCC . เนื้อหา MN ที่สูงขึ้นช่วยสร้างการกระจายตัวที่เสถียรเพิ่มความต้านทานการกัดกร่อน

ความสะอาดทางโลหะวิทยาสูงและอัตราข้อบกพร่องต่ำ:

การตีพิมพ์ครั้งใหญ่มีโครงสร้างภายในที่หนาแน่นปราศจากข้อบกพร่องในการหล่อ . ผ่านการควบคุมเนื้อหาวัตถุดิบอย่างเข้มงวดโดยเฉพาะอย่างยิ่งเนื้อหาเหล็ก (Fe) การก่อตัวของเฟสที่อุดมด้วยเหล็กที่เป็นอันตรายลดลงดังนั้นจึงทำให้ความทนทานของวัสดุความเหนื่อยล้าและความเสียหายจากความเสียหาย

6082 อลูมิเนียมอัลลอยด์การปลอมแปลงโดยทั่วไปมักใช้ในแอปพลิเคชันที่มีความต้องการสูงสำหรับความแม่นยำมิติและความคลาดเคลื่อนทางเรขาคณิตในขณะที่ยังพิจารณาถึงความคุ้มค่า .}

ความสามารถในการปรับแต่ง:

โดยทั่วไปแล้วการตีพิมพ์แบบตายขนาดใหญ่จะถูกปรับแต่งตามโมเดล CAD ของลูกค้าและภาพวาดวิศวกรรม .

ผู้ผลิตจะต้องมีความสามารถในการออกแบบและการผลิตที่แข็งแกร่งเช่นเดียวกับการปลอมแปลงขนาดใหญ่และอุปกรณ์บำบัดความร้อน .}

บริการเต็มรูปแบบสามารถให้ได้ตั้งแต่วัตถุดิบล่วงหน้าสำหรับการตีตายการบำบัดความร้อนการบรรเทาความเครียดไปจนถึงการตัดเฉือนแบบหยาบ/เสร็จสิ้น .}

การรักษาความร้อนสำหรับโลหะผสม 6082 ส่วนใหญ่มุ่งเน้นไปที่อารมณ์ T6 ให้การผสมผสานที่ดีที่สุดของความแข็งแรงและคุณสมบัติ .}

คำแนะนำการเลือกอารมณ์:

T6 อุณหภูมิ: นี่คืออารมณ์ที่ใช้กันมากที่สุดสำหรับการตีพิมพ์ 6082 ขนาดใหญ่ให้การผสมผสานที่ดีที่สุดของความแข็งแรงความต้านทานการกัดกร่อนและความสามารถในการกลึง .}

T651 อารมณ์: สำหรับการปลอมแปลงขนาดใหญ่ที่ต้องใช้การตัดเฉือนที่มีความแม่นยำอย่างกว้างขวางการเลือกอารมณ์ T651 สามารถลดความเครียดที่เหลือได้อย่างมีประสิทธิภาพดังนั้นการลดการบิดเบือนการตัดเฉือนและการปรับปรุงเสถียรภาพของมิติ .}

6082 การตีพิมพ์ครั้งใหญ่มีความสามารถในการใช้งานได้ดีเยี่ยมและการเชื่อมที่ดีช่วยอำนวยความสะดวกในการผลิตและการเข้าร่วม .}

คำแนะนำการประดิษฐ์:

ความสามารถกล: 6082 ใน T6 Temper มีความสามารถในการผลิตได้ดีการผลิตชิ้นส่วนที่มีคุณภาพพื้นผิวสูงและความแม่นยำมิติสูง . เนื้อหา MN ที่สูงขึ้นจะช่วยสร้างชิปสั้น ๆ ซึ่งเป็นประโยชน์ต่อการตัดเฉือน . ส่วนประกอบขนาดใหญ่สามารถใช้ฟีดขนาดใหญ่และความลึกของการตัด

ความเครียดที่เหลืออยู่: การตีพิมพ์ขนาดใหญ่อาจมีความเครียดที่เหลืออยู่หลังจากการดับซึ่งอารมณ์ T651 สามารถบรรเทาได้อย่างมีประสิทธิภาพ . การตัดแบบขั้นตอนสามารถใช้ระหว่างการตัดเฉือนเพื่อลดการบิดเบือน .}

การเชื่อมได้: 6082 โลหะผสมมีความสามารถในการเชื่อมที่ยอดเยี่ยมและสามารถเชื่อมฟิวชั่นตามอัตภาพ (e . g ., mig, tig) ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการประกอบและการซ่อมแซมส่วนประกอบโครงสร้างขนาดใหญ่ {{3} จำเป็น .

6082 อลูมิเนียมอัลลอยอลูมิเนียมขนาดใหญ่ที่มีการตีความการตีความการกัดกร่อนที่ยอดเยี่ยมในสภาพแวดล้อมทางธรรมชาติที่หลากหลายและสื่อการกัดกร่อนบางอย่าง .

กลยุทธ์การป้องกันการกัดกร่อน:

การเลือกโลหะผสมและอารมณ์: 6082 อัลลอยด์มีความต้านทานการกัดกร่อนที่ยอดเยี่ยมโดยเฉพาะอย่างยิ่งเนื่องจากเนื้อหา MG และ SI ที่สมดุลและการเพิ่ม MN ซึ่งหมายความว่ามักจะไม่จำเป็นต้องกังวลมากเกินไปเกี่ยวกับปัญหา SCC หรือการกัดกร่อนการขัดผิวในสภาพแวดล้อมแอปพลิเคชันส่วนใหญ่ .}}

การรักษาพื้นผิว:

อโนไดซ์: วิธีการป้องกันที่พบได้บ่อยที่สุดและมีประสิทธิภาพสร้างฟิล์มออกไซด์หนาแน่นบนพื้นผิวการตีเพิ่มการกัดกร่อนและความต้านทานการสึกหรอ . สำหรับส่วนประกอบขนาดใหญ่ขนาดของถังอะโนไดซ์และการควบคุมกระบวนการเป็นสิ่งสำคัญ .}}}

สารเคลือบผิว: ทำหน้าที่เป็นไพรเมอร์ที่ดีสำหรับสีหรือกาวโดยให้การป้องกันการกัดกร่อนเพิ่มเติม .

ระบบการเคลือบประสิทธิภาพสูง: การเคลือบป้องกันการกัดกร่อนสูงหลายชั้นสามารถใช้ในสภาพแวดล้อมที่มีการกัดกร่อนมาก .}

การจัดการการกัดกร่อนของกัลวานิก: เมื่อสัมผัสกับโลหะที่เข้ากันไม่ได้มาตรการแยก (e . g . ปะเก็น, การเคลือบฉนวน, การปิดผนึก) ควรใช้เพื่อป้องกันการกัดกร่อนของกัลวานิคซึ่งมีความสำคัญอย่างยิ่งในโครงสร้างที่ซับซ้อนขนาดใหญ่ .}}}

คุณสมบัติทางกายภาพของอลูมิเนียมอัลลอยด์ขนาดใหญ่ 6082 ตัวที่มีการพิจารณาเป็นสิ่งสำคัญในการออกแบบโครงสร้างและกลไกความแข็งแรงปานกลางและเชิงกล .}

ข้อควรพิจารณาในการออกแบบ:

อัตราส่วนความแข็งแรงต่อน้ำหนักปานกลางถึงสูง: ความแข็งแรงสูงกว่า 6061 ในขณะที่ยังคงลดน้ำหนักที่ดีเหมาะสำหรับการใช้งานที่ต้องการความแข็งแรงสูงกว่า แต่ไม่ใช่ความแข็งแรงสูงสุด .

ความน่าเชื่อถือสูง: กระบวนการปลอมให้โครงสร้างที่หนาแน่นและสายการไหลอย่างต่อเนื่องรวมกับความเหนื่อยล้าและความทนทานที่ยอดเยี่ยมของโลหะผสมทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวของส่วนประกอบขนาดใหญ่ในการบริการ .}

การรวมรูปร่างที่ซับซ้อนขนาดใหญ่: การปลอมแปลงขนาดใหญ่สามารถสร้างรูปทรงเรขาคณิตที่ซับซ้อนใกล้เน็ตการรวมฟังก์ชั่นหลายฟังก์ชั่นลดจำนวนชิ้นส่วนและค่าใช้จ่ายในการประกอบ .}

ความสามารถในการเชื่อมที่ยอดเยี่ยม: ข้อได้เปรียบที่สำคัญในแอปพลิเคชันส่วนประกอบโครงสร้างขนาดใหญ่อำนวยความสะดวกในการติดตั้งและบำรุงรักษาในสถานที่ .

ความคุ้มค่า: บรรลุความสมดุลที่ดีระหว่างประสิทธิภาพและค่าใช้จ่ายทำให้เป็นตัวเลือกที่คุ้มค่าสำหรับวิศวกรรมโครงสร้างและแอปพลิเคชันการขนส่งจำนวนมาก .}

ข้อ จำกัด ในการออกแบบ:

ข้อ จำกัด ความแข็งแรง: ไม่สามารถไปถึงระดับความแข็งแรงสูงเป็นพิเศษของโลหะผสมอลูมิเนียม 7xxx ซีรีย์ไม่เหมาะสำหรับโครงสร้างแบริ่งโหลดหลักโหลดสูงที่สุด .}

ประสิทธิภาพที่อุณหภูมิสูง: ไม่เหมาะสำหรับสภาพแวดล้อมการทำงานระยะยาวสูงกว่า 150 องศา .

ข้อ จำกัด ขนาด: ขนาดการปลอมถูก จำกัด ด้วยน้ำหนักของอุปกรณ์ปลอม .

การพิจารณาทางเศรษฐกิจและความยั่งยืน:

ความคุ้มค่า: การปลอมแปลง 6082 ขนาดใหญ่บรรลุความสมดุลที่ดีระหว่างประสิทธิภาพและค่าใช้จ่ายนำเสนอข้อได้เปรียบทางเศรษฐกิจที่สำคัญในการใช้งานอุตสาหกรรมจำนวนมาก .

ประสิทธิภาพการใช้วัสดุ: Die Forging เป็นกระบวนการรูปร่างใกล้เน็ตที่มีประสิทธิภาพช่วยลดขยะวัสดุ .}

ความเป็นมิตรต่อสิ่งแวดล้อม: โลหะผสมอลูมิเนียมสามารถรีไซเคิลได้สูงจัดแนวกับการผลิตสีเขียวและหลักการเศรษฐกิจแบบวงกลม .

ความสะดวกในการบำรุงรักษา: การเชื่อมที่ดีช่วยลดความซับซ้อนและค่าใช้จ่ายในการบำรุงรักษาและซ่อมแซม .

ป้ายกำกับยอดนิยม: 6082 อลูมิเนียมอัลลอยขนาดใหญ่ตายไปแล้วจีน 6082 โลหะผสมอลูมิเนียมขนาดใหญ่ตายผู้ผลิตผู้ผลิตซัพพลายเออร์โรงงาน
