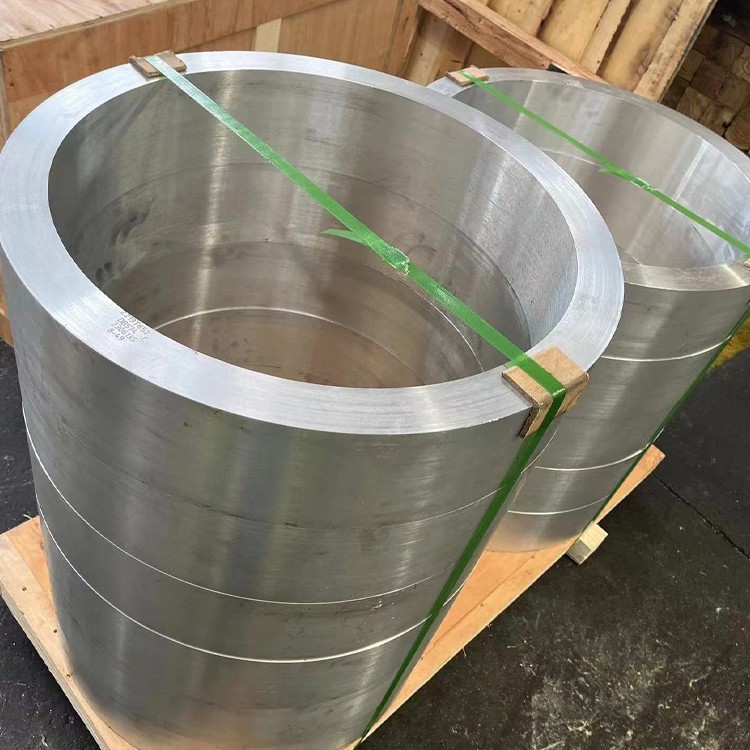

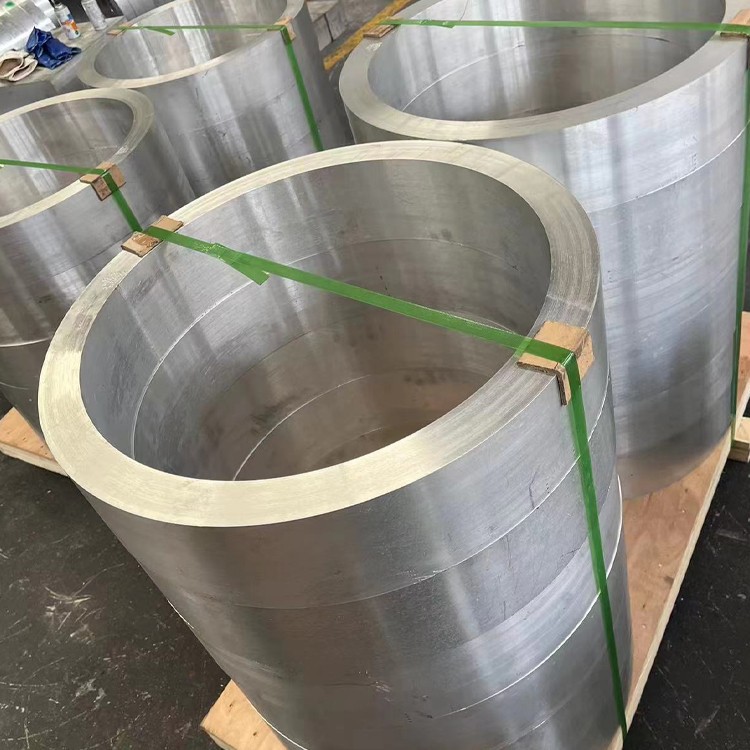

2A12 อลูมิเนียมปลอมหลอดสำหรับการบินและอวกาศ

2A12 ท่ออลูมิเนียมปลอมทำจากอัลลอยอลูมิเนียม 2A12 ซึ่งมีความแข็งแรงและความแข็งสูง . โลหะผสมนี้สามารถผ่านการรักษาความร้อนเพื่อเพิ่มคุณสมบัติเชิงกล .

ส่งคำถาม

1. องค์ประกอบของวัสดุและกระบวนการปลอมแปลงการบินและอวกาศ

2A12 (AA2124) หลอดปลอมแปลงระดับการบินและอวกาศสอดคล้องกับ AMS 4157, ASTM B247 และ MIL-T -9046 ข้อกำหนด, สูตรสำหรับอัตราส่วนความแข็งแรงต่อน้ำหนักที่เหมาะสมที่สุด

เคมีโลหะผสม:

Copper (Cu): 3.8-4.9% (การเสริมสร้างหลัก)

แมกนีเซียม (mg): 1.2-1.8% (การตกตะกอนแข็งตัว)

แมงกานีส (MN): 0.30-0.9% (การปรับแต่งเกรน)

วัสดุฐาน:

อลูมิเนียม (AL): มากกว่าหรือเท่ากับ 92.5% (ยอดคงเหลือ)

สิ่งสกปรกที่ควบคุม:

Iron (Fe): น้อยกว่าหรือเท่ากับ 0.30% สูงสุด

ซิลิคอน (SI): น้อยกว่าหรือเท่ากับ 0.50% สูงสุด

สังกะสี (Zn): น้อยกว่าหรือเท่ากับ 0.25% สูงสุด

ไทเทเนียม (TI): น้อยกว่าหรือเท่ากับ 0.15% สูงสุด

โปรโตคอลการปลอมแปลงที่แม่นยำ:

ความร้อนล่วงหน้า: 390-430 ระดับภายใต้ Argon Shield

isothermal forging: 350-400 องศา± 10 องศา

อัตราส่วนการลดลง: 5: 1 ขั้นต่ำ

การควบคุมอัตราความเครียด: 0.1-3 sec⁻⁻

การจัดตำแหน่งการไหลของเมล็ด: การเบี่ยงเบนตามยาว± 5 องศา

กดข้อกำหนด: 12, 000-40, 000 ตันไฮดรอลิก

การปรับสภาพความร้อนแบบโพสต์สำหรับความเครียดที่ 250 องศา /2HR

ได้รับการรับรองถึง NADCAP AC7102 สำหรับการตีพิมพ์และอวกาศด้วยความสามารถในการตรวจสอบย้อนกลับแบบดิจิตอลเต็มมาตรฐาน AS9100 .}

2. ประสิทธิภาพเชิงกลในบริการการบินและอวกาศ

คุณสมบัติ	อุณหภูมิ T6 ปลอมแปลง	พื้นฐาน	มาตรฐานการบินและอวกาศ
ความแข็งแรงแรงดึงสูงสุด	440-470 mpa	400-430 mpa	ASTM E8
ความแข็งแรงของผลผลิต (rp0.2)	290-330 mpa	260-290 mpa	ASTM E8
การยืดตัว (%)	10-15%	7-12%	ASTM E8
ความเหนียวแตกหัก kic	38 mpa√m	32 mpa√m	ASTM E399
ความเหนื่อยล้า (10⁷)	145 MPa	120 MPa	ASTM E466
ความแข็งแรงของการบีบอัด	420 MPa	380 MPa	ASTM E9
ความเครียดแตก (100hr/100 องศา)	180 MPa	150 MPa	ASTM E139
ความแข็งแรงของแบริ่ง	620 MPa	570 MPa	ASTM E238

อัตราส่วน anisotropy ที่เหนือกว่า (l/t =0.85) ให้ความแข็งแรงตามขวางที่สูงขึ้น 18-22

3. การรักษาความร้อนและการควบคุมโครงสร้างจุลภาค

การรักษาด้วยการบินและอวกาศ T6:

วิธีแก้ปัญหา: 495 องศา± 5 องศาสำหรับ 1-2 ชั่วโมงชั่วโมง

การควบคุมบรรยากาศ:<20ppm oxygen

การดับ: สารละลาย polyvinyl pyrrolidone (40% CONC)

Quench rate: >170 องศา /วินาทีที่แกน

การรักษาเสถียรภาพ: -55 ระดับ cryogenic hold/3hr

อายุ: 190 องศา /12hr + 160 ระดับ /10hr duplex aging

คุณสมบัติทางโครงสร้างจุลภาค:

ขนาดเกรน: ASTM 8-9 (10-20 μm)

โครงสร้างที่ตกตะกอน: S '(al₂cumg) เฟสโดดเด่น

ความเข้มของพื้นผิว: 3.0-4.5 ทวีคูณแบบสุ่ม

ความหนาแน่นของความคลาดเคลื่อน: 8 ×10⁰/cm²

การกระจายเฟส:

อนุภาคal₂cu: 0.3-0.8 μm

อนุภาคal₂cumg: 20-50 nm

การตกผลึกซ้ำ:<5%

4. ความแม่นยำมิติระดับการบินและอวกาศ

พารามิเตอร์	ช่วงมาตรฐาน	เที่ยวบินวิกฤตความอดทน	การกำหนดค่าพิเศษ
เส้นผ่าศูนย์กลางด้านนอก	20-450 mm	± 0.02% OD	หน้าตัดรูปไข่
ความหนาของผนัง	1.5-25 mm	± 3% wt	ผนังหนาผันแปร
ความยาว	1-10 m	+0/-0.8 mm	ส่วนมากถึง 15 เมตร
รูปไข่	น้อยกว่าหรือเท่ากับ 0.4%	น้อยกว่าหรือเท่ากับ 0.15% สำหรับแอคทูเอเตอร์	-
ความตรง	0.5 มม./ม.	0.1 มม./ม. (สายไฮดรอลิก)	-
กำแพง	น้อยกว่าหรือเท่ากับ 0.3% TIR	น้อยกว่าหรือเท่ากับ 0.1% TIR (ระบบเชื้อเพลิง)	-

วิธีการผลิตการบินและอวกาศ:

หมุนการปลอมสำหรับส่วนผนังบาง ๆ

การขึ้นรูป Mandrel

การกดอิเทอร์มอล

การรวมหน้าแปลนกลิ้งแหวน

การขึ้นรูปที่ยอดเยี่ยมสำหรับรูปร่างที่ซับซ้อน

5. ความทนทานด้านสิ่งแวดล้อมในสภาพเที่ยวบิน

สิ่งแวดล้อม	คะแนนประสิทธิภาพ	ตัวชี้วัดการย่อยสลาย	ระบบบรรเทา
ปั่นจักรยาน	ยอดเยี่ยม	<0.001% dimensional change	Passivation ต่อ AMS 2470
ของเหลวไฮดรอลิก	คลาส A	การกัดเซาะ 0.05 มม./ปี	ออกซิเดชันอิเล็กโทรไลติกพลาสมา
การแช่น้ำมันเชื้อเพลิง	ดี	การเพิ่มน้ำหนัก<0.5 mg/cm²/yr	การชุบนิกเกิลไฟฟ้า
การปั่นจักรยานความร้อน	ยอดเยี่ยม	ΔCteจับคู่กับคอมโพสิต	อุปสรรคความร้อนให้คะแนน
สภาพไอซิ่ง	ดี	เดบิตอ่อนเพลีย<8%	สารเคลือบต่อต้านไอซิ่ง

การเพิ่มประสิทธิภาพของพื้นผิว:

chromic acid anodizing: 8-15 μmความหนา

การรักษาTiodize®: น้ำมันหล่อลื่นฟิล์ม

hvof wc -10 co: 1200 HV50 การป้องกัน

Hermetic Sealing: Layers SiO₂ที่สะสมไอ

6. การตัดเฉือนสำหรับส่วนประกอบการบินและอวกาศ

การดำเนินการ	ข้อมูลจำเพาะเครื่องมือ	พารามิเตอร์	แอพพลิเคชั่นเครื่องบิน
น่าเบื่อแม่นยำ	คาร์ไบด์เคลือบเพชร	180-250 m/นาที, 0.05mm/rev	กระบอกสูบ
5- การกัดแกน	เครื่องมือ Sialn คอมโพสิตนาโน	500-700 m/นาที	อุปกรณ์ซี่โครงปีก
การขุดปืน	คาร์ไบด์ที่เลี้ยงด้วยน้ำหล่อเย็น	30-50 m/นาที	รางฉีดน้ำมันเชื้อเพลิง
การบดด้าย	ล้อ CBN	10-15 m/นาที	เกลียวติดตั้งเครื่องยนต์
การทำหนัง	เครื่องมือฟอร์ม PCD	80-120 m/นาที	พอร์ตไฮดรอลิก

ข้อดีของการตัดเฉือน:

พื้นผิวเสร็จสิ้น: ra 0.1-0.4 μmทำได้

การปรับปรุงการติดแช่แข็ง:

อายุการใช้งาน: +250%

ความเครียดที่เหลืออยู่: โปรไฟล์การบีบอัด

ความสามารถ EDM: เสถียรพร้อมขั้วไฟฟ้าทองแดง

ความเสถียรของมิติ: ± 0.005 มม./m หลังการตัดเฉือน

7. เทคโนโลยีการเข้าร่วมการบินและอวกาศ

พารามิเตอร์การเชื่อมแรงเสียดทาน:

การออกแบบเครื่องมือ: WC-CO Scrolled ไหล่

การหมุน: 600-900 rpm

Traverse: 80-200 mm/นาที

แรงลง: 12-20 kn

คุณภาพการเชื่อม:

ประสิทธิภาพของ UTS: โลหะแม่ 95%

ประสิทธิภาพความเหนื่อยล้า: วัสดุพื้นฐาน 90%

วิธีการเข้าร่วมทางเลือก:

การเชื่อมลำแสงเลเซอร์:

พลัง: 4-6 kw

ความเร็ว: 2-5 m/นาที

การป้องกัน: ม่านก๊าซฮีเลียม

พันธะกาว:

ฟิล์มอีพ็อกซี่โพลีอิมด์: 25 MPa เฉือนที่ 150 องศา

การเตรียมพื้นผิว: การรักษาด้วยโซล-เจล

การยึดเชิงกล:

Hi-Lite® Collars: 160- ความแข็งแรงของแรงเฉือน KSI

ระบบล็อคโบ

8. คุณสมบัติทางกายภาพสำหรับระบบการบิน

คุณสมบัติ	ค่า	ความสำคัญการบินและอวกาศ
ความหนาแน่น	2.78 g/cm³	เบากว่าไทเทเนียม 30%
CTE (20-150 องศา)	22.7 μm/m ·องศา	จับคู่กับคอมโพสิตคาร์บอน
การนำความร้อน	138 W/m·K	ประสิทธิภาพการระบายความร้อนของ Avionics
ความต้านทานไฟฟ้า	44 nΩ·m	ประสิทธิภาพการป้องกัน EMI
โมดูลัสยืดหยุ่น	73 เกรดเฉลี่ย	การเพิ่มประสิทธิภาพของ Wing Flex
ความสามารถในการทำให้หมาด ๆ	0.003	การลดทอนการสั่นสะเทือน
ความไวต่อแม่เหล็ก	0.72×10⁻⁶	ไม่แทรกซึมกับเซ็นเซอร์
ความเหนียว cryogenic (-196 องศา)	42 mpa√m	ความเข้ากันได้ของระบบ LH2/LOX

9. การตรวจสอบคุณภาพและการรับรองการบินและอวกาศ

การประเมินแบบไม่ทำลาย:

อาร์เรย์เฟส: โพรบ 15MHz (ตรวจพบข้อบกพร่อง 0.3 มม.)

เอกซ์เรย์เอ็กซ์เรย์: ความละเอียด voxel 5μm

อาร์เรย์ปัจจุบัน Eddy: การตรวจจับรอยแตก 0.2 มม.

การตรวจสอบความร้อน: ความละเอียดใต้ผิวดิน2μm

การทำแผนที่ความเครียดที่เหลืออยู่: XRD ที่มีขนาดสปอต10μm

การทดสอบการรับรอง:

การทดสอบความเหนื่อยล้า: 10⁹ความสามารถรอบ

การทดสอบคืบ: 10, 000 HR/150 องศา

SCC Threshold: >120 MPa ต่อ ASTM G47

ความต้านทานต่อไวไฟ: 25.853 ตามมาตรฐาน

outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

การอนุมัติอุตสาหกรรม:

AS9100 การจัดการคุณภาพการบินและอวกาศ

NADCAP AC7117 NDE กระบวนการพิเศษ

MIL-F -83142 การรับรองการตีพิมพ์

การอนุมัติการผลิต EASA 21G

การปฏิบัติตามการลงทะเบียน ITAR

10. แอปพลิเคชันการบินและอวกาศ

การใช้การบินและอวกาศหลัก:

ลิงก์แรงบิดของเกียร์ลงจอด

เพลาโรเตอร์เฮลิคอปเตอร์

ถังแอคทูเอเตอร์ไฮดรอลิก

ถังเปิดตัวขีปนาวุธ

โครงถักโครงสร้างยานอวกาศ

เครื่องยนต์เจ็ทเครื่องยนต์คอมเพรสเซอร์

แทร็ค Flap Wing

การเชื่อมโยงการควบคุมเที่ยวบิน

บรรจุภัณฑ์และการจัดการ:

การห่อฟอยล์ VCI ที่ทำจากไนโตรเจน

ภาชนะที่ควบคุมโดยสารดูดความชื้น

การจัดการไนลอนที่ไม่มีการทำเครื่องหมาย

โปรโตคอลประกอบห้องทำความสะอาด

AS6081
